Лекция 3. 5.Подъемник шихтовых материалов к загрузочному устройству доменной печи

Для работы доменной печи требуется бесперебойная подача шихтовых материалов к загрузочному устройству; количество этих материалов, подаваемых на высоту 60 – 80 м от уровня земли достигает 15000 – 25000 тонн в сутки.

К машинам для подачи шихтовых материалов предъявляют весьма жесткие требования, так как задержка в загрузке материалов даже на короткое время влечет за собой перевод печи на тихий ход или полную ее остановку. Поэтому эти машины должны иметь высокую производительность, повышенную надежность при эксплуатации и обеспечивать возможность полной автоматизации процесса загрузки печи. В случаях значительного понижения уровня шихты в печи машины обеспечивают форсированный режим подачи материалов к загрузочному устройству и последующей их загрузки в печь.

Для подъема шихтовых материалов в загрузочное устройство применяют подъемник:

- скиповый;

- конвейерный.

После взвешивания в весовых воронках порции агломерата (окатышей, добавок) или кокса их выдают в скип или на ленту конвейера для подъема к загрузочному устройству доменной печи.

Скиповый подъемник предназначен для транспортирования шихтовых материалов в скипах емкостью 7,5 – 20 м³.

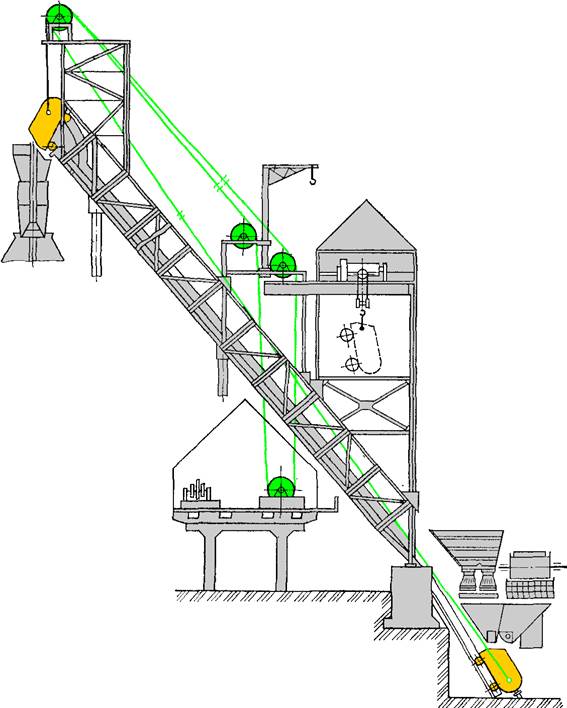

Рис.3.1 Скиповый подъемник доменной печи:

Основными элементами скипового подъемника (рис.3.1) являются: два скипа, наклонный мост, система канатов с блоками, скиповая лебедка и грузоподъемное оборудование.

Скипы загружаются коксом из бункеров через грохоты и весовую воронку кокса или железорудными материалами посредством конвейера и весовой воронки с затвором, а разгружаются в приемную воронку загрузочного устройства печи. Для полной выгрузки материала из скипа угол наклона его днища к горизонту в верхнем положении должен составлять .

Для перемещения по наклонному мосту скипы соединяют канатами с барабаном скиповой лебедки таким образом, что обеспечивается уравновешивание скипов. Для исключения аварий при обрыве одного из канатов, уменьшения диаметра канатов и блоков каждый скип подвешивают на двух канатах. Применяют блоки двух конструкций: с цельнолитым ободом для двух канатов (диаметром 1800 и 2000 мм) и сдвоенный, допускающий проворот шкива одного каната относительно шкива другого (диаметром 2000 и 2500 мм). Длина одного каната 150-180 м.

Скиповую лебедку обычно устанавливают под наклонным мостом в машинном здании. В этом же здании располагают привод конусов загрузочного устройства (лебедку управления конусами), лебедки измерителей уровня шихты и панели автоматического управления системой загрузки доменной печи.
