Нанесение размеров. Линии обводки чертежа

Линии обводки чертежа

Масштабы

Масштабы строительных чертежей выбираются согласно ГОСТ 2.302-68*,

с учетом требований ГОСТ 21.501-93.

Изображения на чертежах гражданских зданий выполняют в следующих масштабах:

● планы этажей: 1:100, 1:200;

● разрезы, фасады: 1:100;

● фрагменты планов, фасадов и разрезов: 1:20, 1:50;

● детали и узлы: 1:5, 1:10, 1:20.

При разработке и оформлении чертежей применяются линии по ГОСТ 2.303-68 ЕСКД. На толщину линии обводки влияют масштаб изображения и насыщенность вычерчиваемого изображения линиями. Толщина линии основного контура S выбирается в пределах от 0,5 до 1,4 мм. Выбранные толщины линий должны быть одинаковые для всех изображений на данном чертеже, вычерчиваемых в одном и том же масштабе.

На планах и разрезах конструкции, попавшие в секущую плоскость, обводят более толстой линией, не попавшие – тонкой линией.

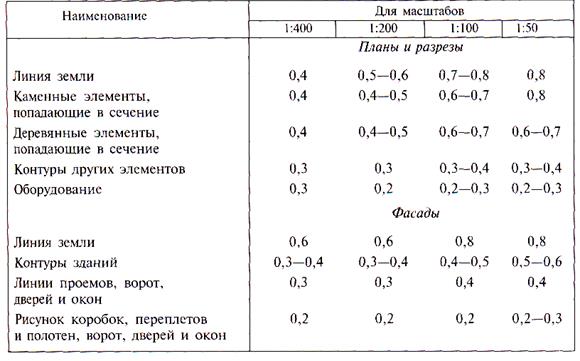

Примерная толщина линий обводки строительных чертежей, мм, приведена в табл. 2.

Таблица 2

На строительных чертежах размеры наносят в соответствии с ГОСТ 2.307-68*, с учетом требований системы проектной документации для строительства по ГОСТ 21.501-93.

Размеры проставляют в миллиметрах, без указания единиц измерения. Выносные и размерные линии делают тонкими сплошными. Ограничивают размерные линии засечками (короткими штрихами) под углом 45º к ним снизу вверх по ходу письма. Размерные линии выступают за выносные на 1-3 мм.

Размерное число располагается над размерной линией примерно на расстоянии от 0,5 до 1 мм (рис. 5, а).

а б

Рис. 5. Обозначение размерных чисел (а) и линий (б)

Выносная линия может выступать за размерную на 1-5 мм. При недостатке места для засечек на размерных линиях, представляющих собой замкнутую цепочку, их допускается заменять точками (рис. 5, б).

Рекомендуемое расстояние от контура чертежа до первой размерной линии не менее 10 мм. Расстояние между параллельными размерными линиями должно быть не менее 7 мм, а от размерной линии до кружка координационной оси 4 мм (рис. 6).

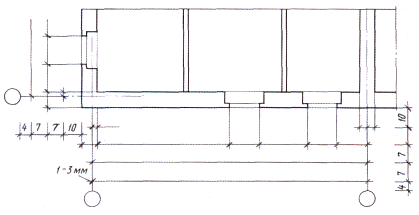

Рис. 6. Размерные линии
