Чертежи лестниц

Лестницы служат для сообщения между этажами и для эвакуации. В зависимости от числа маршей, находящихся в пределах высоты одного этажа, лестницы делят на одно, -двухмаршевые (рис. 20) и трехмаршевые.

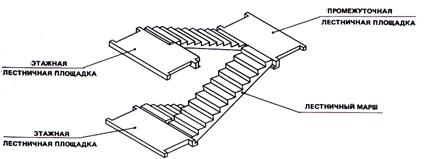

Рис. 20. Двухмаршевая лестница из крупноразмерных элементов

Чаще всего применяют двухмаршевые лестницы. Ширину маршей обычно берут в пределах 90-240 см, для вспомогательных лестниц – не менее 90 см, для основных – не менее 105 см. Лестничные марши устанавливают с уклонами: 1:2; 1:1,75; 1:1,5 и т.д. В марше допускается не менее 3 и не более 18 ступеней.

Рис. 21. Размеры лестничного марша по высоте

Ступени лестниц характеризуются высотой подступенка h и шириной проступи b. Высота подступенка находится в пределах 135-180 мм (чаще всего 150 мм). Ширина проступи 250-300 мм (рис. 21 и 22).

Рис. 22. Параметры лестницы в плане

Ниже рассматривается пример расчета двухмаршевой лестницы.

Предположим, что высота этажа Н = 3000 мм, ширина марша L = 1050 мм, уклон лестницы 1:2 %. Для него выбирают ступень с размерами 150 × 300 мм. Ширина лестничной клетки В равна суммарной ширине обоих маршей плюс промежуток между ними (100 мм).

В = 2 L + 100 = 2 × 1050 + 100 = 2200 мм.

Высота одного марша будет равна Н / 2 = 3000 / 2 = 1500 мм. Число подступенков в одном марше n = 1500 / 15 = 10.

Число проступей в одном марше будет на единицу меньше числа подступенков, так как верхняя проступь располагается на уровне площадки.

Длина горизонтальной проекции марша (его залегание)

d = 300(n – 1) = 300(10 – 1) = 300 × 9 = 2700 мм.

Принимая ширину промежуточной площадки С ₁ = 1650 мм, а ширину этажной площадки С ₂ = 1300 мм, определяем полную минимальную длину лестничной клетки.

L = d + C₁ + C₂ = 2700 + 1650 + 1300 = 5650 мм.

Графическую разбивку лестницы выполняют в такой последовательности: высоту этажа делят на число частей, равное количеству подступенков в этаже; через полученные точки проводят горизонтальные прямые линии. Затем горизонтальную проекцию (заложение марша) делят на число проступей без одной; через найденные точки прочерчивают вертикальные прямые. По полученной сетке вычерчивают профиль лестницы (рис. 23).

Контуры стен лестничной клетки обводят линиями толщиной, принятой для плана этажей, контуры ступеней площадки и т.д. – линиями толщиной S/2.

Рис. 23. Пример построения лестницы
