Устройство и характеристики полевого нивелира НВ-1

Важнейшие земные эллипсоиды и их параметры

[по Берлянту А.М. Картографический словарь – М.: Научный мир, 2005]

Эллипсоид	Год	Длина в метрах	Сжатие, α
Большая полуось, a	Малая полуось, b
Эвереста		6 377 276	6 356 075	1/300,8017
Бесселя		6 377 397	6 356 079	1/299,15
Кларка		6 378 206	6 356 584	1/294,98
Кларка		6 378 249	6 356 515	1/293,46
Хейфорда		6 378 388	6 356 912	1/297
Красовского		6 378 245	6 356 863	1/298,3
WGS-84		6 378 137	6 356 752	1/298,257
ПЗ-90		6 378 136	6 356 751	1/298,258

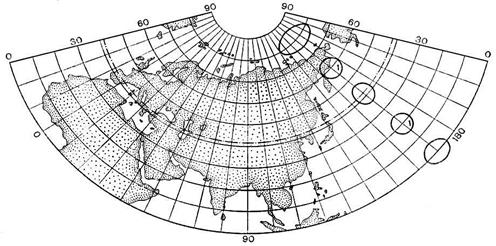

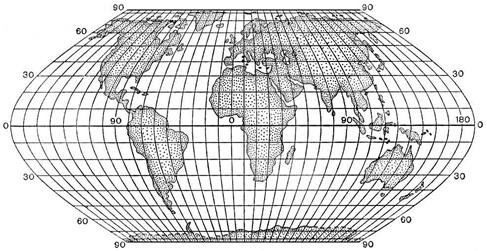

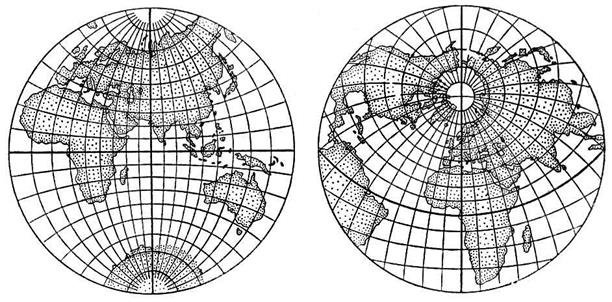

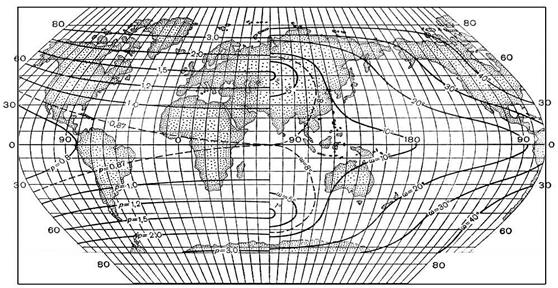

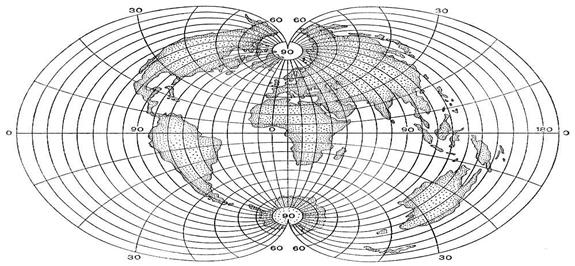

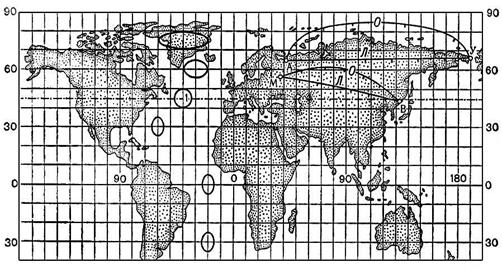

Внешний вид картографических сеток для главных классов проекций

[Большая Советская Энциклопедия. Медиа издание. – М.: «БРЭ», 2003]

Модели воспроизведения цвета и области их применения [по данным Востоковой А. В. и др., 2002]

Цветовая модель	Базовые цвета модели	Область применения
CMY	Голубой (Cyan), пурпурный (Magenta), желтый (Yellow)	Четырехцветная многослойная печать
CMYK	Голубой (Cyan), пурпурный (Magenta), желтый (Yellow), черный (Black)
LAB	Яркость (L) и отношения чистоты зеленого к красному (A) и синего к желтому (B)
RGB	Красный (Red), зеленый (Green), синий (Blue)	Электронные карты, экранные презентации, Веб-графика и слайды
HSB	Цветовой тон (Hue), насыщенность (чистота) (Saturation), яркость (Brightness)
HLS	Цветовой тон (Hue), яркость (светлота) (Lightness), насыщенность (светлота) (Saturation)
Grayscale	256 градаций серого цвета	Черно-белая печать

Статистические данные, необходимые для выполнения контурной карты «Уровень урбанизации округов России и миграции из села в город» [по данным официального сайта Госкомстата http://www.gks.ru/scripts/db_inet/dbinet.cgi]

% городских жителей по Федеральным округам России
Центральный федеральный округ (Белгородская область, Брянская область, Владимирская область, Воронежская область, Ивановская область, Калужская область, Костромская область, Курская область, Липецкая область, Московская область, Орловская область, Рязанская область, Смоленская область, Тамбовская область, Тверская область, Тульская область, Ярославская область, г. Москва)	80,54
Северо-Западный федеральный округ (Республика Карелия, Республика Коми, Архангельская область, Ненецкий авт. округ, Вологодская область, Калининградская область, Ленинградская область, Мурманская область, Новгородская область, Псковская область, г. Санкт-Петербург)	82,24
Южный федеральный округ (Республика Адыгея, Республика Дагестан, Республика Ингушетия, Кабардино-Балкарская Республика, Республика Калмыкия, Карачаево-Черкесская Республика, Республика Северная Осетия, Чеченская Республика, Краснодарский край, Ставропольский край, Астраханская область, Волгоградская область, Ростовская область)	56,94
Приволжский федеральный округ (Республика Башкортостан, Республика Марий Эл, Республика Мордовия, Республика Татарстан, Удмуртская Республика, Чувашская Республика, Пермский край, Коми-Пермяцкий авт. округ, Кировская область, Нижегородская область, Оренбургская область, Пензенская область, Самарская область, Саратовская область, Ульяновская область)	70,14
Уральский федеральный округ(Курганская область, Свердловская область, Тюменская область, Ханты-Мансийский авт. округ – Югра, Ямало-Ненецкий авт. округ, Челябинская область)	79,47
Сибирский федеральный округ (Республика Алтай, Республика Бурятия, Республика Тыва, Республика Хакасия, Алтайский край, Красноярский край, Таймырский (Долгано-Ненецкий) авт. округ, Эвенкийский авт. окpуг, Иркутская область, Усть-Ордынский Бурятский авт. округ, Кемеровская область, Новосибирская область, Омская область, Томская область, Читинская область, Агинский Бурятский авт. округ)	70,71
Дальневосточный федеральный округ (Республика Саха (Якутия), Приморский край, Хабаровский край, Амурская область, Камчатский край, Корякский авт. округ, Магаданская область, Сахалинская область, Еврейская автономная область, Чукотский авт. округ)	74,21

Нивелир НВ-1 имеет зрительную трубу, снабженную контактным цилиндрическим уровнем и особым устройством – элевационным винтом, с помощью которого приводят инструмент в горизонтальное положение. Три подъемных винта служат для предварительной (неточной) установки инструмента по круглому уровню. Применяется в геометрическом нивелировании третьего и четвертого класса точности.

Модель	НВ-1
Увеличение зрительной трубы, крат
Изображение	Прямое
Минимальное расстояние визирования, м
Точность (на 1 км двойного хода), мм
Защита от воды и пыли	–
Диапазон рабочих температур, °С	От – 30 °С до +45 °С
Вес, кг	1,8

1 – зрительная труба; 2 – фокусировочный винт; 3 – окуляр; 4 – подъёмные винты; 5 – объектив; 6 – коробка с цилиндрическим уровнем; 7 – элевационный винт; 8 – круглый уровень; 9 – целик.
