И планов




Номенклатура топографических карт



Под номенклатурой карт и планов понимают систему разграфки и обозначений, определяющую положение листов карт и планов на поверхности эллипсоида. В основе номенклатуры карт того или иного масштаба используется международная разграфка листов карт масштаба 1:1 000 000, которая получается следующим образом (рис.16).

Вся поверхность эллипсоида делится меридианами на колонны через 60 по долготе и параллелями на ряды через 40. Ряды обозначаются заглавными буквами латинского алфавита от A до V к северу и югу от экватора, а колонны нумеруются цифрами от 1 до 60, с началом счёта от меридиана с долготой 1800, номер колонны отличаются от номера зона на 30 единиц. Например, для Саратова, расположенного в 8-й зоне, номер колонны будет равен 38.

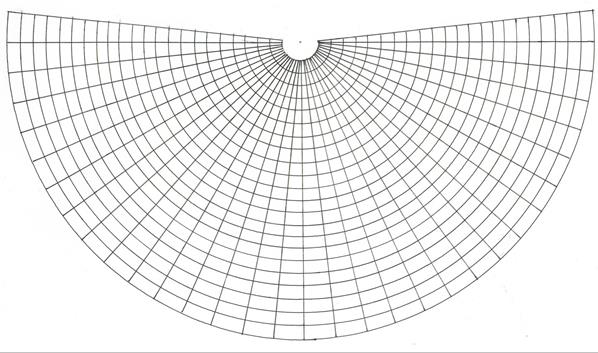

Рис.16. Схема разграфки поверхности эллипсоида на плоскости

(восточнее меридиана 0-1800 и севернее экватора)



Таким образом, лист карты масштаба 1:1 000 000 ограничен с запада и востока меридианами, долготы которых равны долготе меридианов соответствующих координатных зон, с юга и севера параллелями с широтой, кратной 40. Центральные меридианы листов карт масштаба 1:1 000 000 совпадают с осевыми меридианами шестиградусных зон. Отсюда долготу центральных меридианов листов карт миллионного масштаба можно вычислить по формуле

L =60Q – 183O, (19)

где Q – номер колонны.

Из вышесказанного следует, что номенклатура листа карты масштаба 1:1 000 000 будет содержать букву ряда и номер колонны. Например, номенклатура карты, на которой расположен Саратов, имеет следующее обозначение M-38 с долготой меридианов: западного 0 и восточного и с широтой параллелей: южной и северной (рис.17).

М – 38

= 420 480

= 520 520





= 480 480

420 480



Рис.17. Номенклатура листа карты масштаба 1:1 000 000



Разграфка топографических карт более крупного масштаба устанавливается с соблюдением следующих условий:

1) границами карт служат меридианы и параллели;

2) размеры листов карт должны быть удобными для издания и практического использования;

3) листы карт масштаба 1:1 000 000 должны делиться на целое число карт более крупного масштаба;

4) номенклатура всех листов карт крупного масштаба должны включать номенклатуру карты масштаба 1:1 000 000, а для карт масштаба 1:50 000 и крупнее – номенклатуру листа карты масштаба 1:100 000.

Таким образом, разграфка и номенклатура обзорно-топографических карт будет следующей (рис. 18, табл. 1).

Один лист карты масштаба 1:1 000 000 содержит 4 листа карты масштаба 1:500 000, обозначенные буквами А,Б,В,Г; номенклатура этих листов имеет вид: М-38-А или Б,В,Г.

Один лист карты масштаба 1:1 000 000 содержит 9 листов карты масштаба 1:300 000, которые обозначены римскими цифрами от 1 до 1Х. В номенклатуре карт данного масштаба эти цифры ставятся перед номенклатурой листа карты масштаба 1:1 000 000 – 1(или 11,111,…,1Х) - М-38.

Один лист карты масштаба 1:1 000 000 содержит 36 листов карты масштаба 1:200 000, обозначенные также римскими цифрами от 1 до ХХХУ1, но проставляемые после номенклатуры карты масштаба 1:1 000 000 – М-38-1(или 11,111,…,ХХХУ1).



М – 38 М – 38 М - 38







V11 V111 X1 X11
А Б





1V V V1










В Г

V11 V111 1X

хххv 1

▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲

1:500 000 1:300 000 1:200 000

1:1 000 000 1:1 000 000 1:1 000 000



Рис. 18. Схема разграфки обзорно-топографических карт



Таблица 1

Номенклатура обзорно-топографических карт





Масштаб Число листов Номенклатура Размер рамки

в одном листе последнего

карты карты масштаба листа карты по широте по долготе

1:1 000 000





1:1 000 000 1 М-38 40 60

1:500 000 4 М-38-Г 20 30

1:300 000 9 1Х - М-38 10 20/ 20

1:200 000 36 М-38 ХХХV1 40/ 10

1:100 000 144 М-38-144 20/ 30/







В свою очередь разграфка и номенклатура топографических карт будет следующей (рис. 19, табл. 2).

Один лист карты масштаба 1:1 000 000 содержит 144 листа карты масштаба 1:100 000, обозначаемые арабскими цифрами от 1 до 144, которые ставятся после номенклатуры карты масштаба 1:1 000 000 - М-38-144(или 1,2,…,143).

Далее номенклатура листов карты масштаба 1:100 000 является основой разграфки листов карт более крупного масштаба, то есть одному листу карты масштаба 1:100 000 соответствуют 4 листа карты масштаба 1:50 000, обозначаемые буквами А,Б,В,Г, и номенклатура карт этого масштаба имеет следующий вид: М-38-144-А(или Б,В,Г).



Одному листу карты масштаба 1:50 000 соответствуют 4 листа карты масштаба 1:25 000, обозначаемые буквами а,б,в,г, М-38-144-б(или а,в,г).

Одному листу карты масштаба 1:25 000 соответствуют 4 листа карты масштаба 1:10 000, обозначаемые цифрами 1,2,3,4, М-38-144-А-б-4 (или 1,2,3).



М – 38 М – 38 – 144 М – 38 – 144 – Г-(г-4)










А Б а б











1 2

В Г в г

121 122 131 132

133 134 143 144
3 4

▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲




Рис. 19. Схема разграфки топографических карт



Таблица 2

Номенклатура топографических карт

Масштаб Число листов Номенклатура Размер рамки

в одном листе последнего

карты карты предыду- листа карты по широте по долготе

щего масштаба





1:100 000 - М-38 –144 20/ 30/

1:50 000 4 М-38 –144-Г 10/ 15/

1:25 000 4 М-38-144-Г-г 5/ 7,5/

1:10 000 4 М-38-144-Г-г-4 2,5/ 3,75/





На этом номенклатура карт заканчивается. Номенклатура топографических планов образуется от номенклатуры карт масштаба 1:100 000 (рис. 20, табл. 3).

Так одному листу карты масштаба 1:100 000 соответствует 256 листов плана масштаба 1:5000, обозначаемые цифрами от 1 до 256, заключёнными в скобках и проставляемые после номенклатуры карт масштабов 1:100 000, М-38-144-(256 или 1,2,…,255).

Номенклатура планов масштаба 1:2000 образуется на основе номенклатуры планов масштаба 1:5000, где одному листу плана данного масштаба соответствуют 9 листов плана масштаба 1:2000, которые обозначаются русскими буквами а,б,в,г,д,е,ж,з,и и заключаемые в скобках: М-38-144-(256-а или б,в,г,…,и).



М – 38 – 144 М – 38 – 144 – (256)





17 18 31 32
а б в









г д е










229 230 239 240
ж з и









▲ ▲ ▲ ▲ ▲ ▲ ▲

1:5000 1:2000

1:100 000 1:5000



Рис. 20. Схема разграфки топографических планов



Таблица 3

Номенклатура топографических планов





Масштаб Число листов Номенклатура Размер рамки

в одном листе последнего

плана плана предыду- листа плана по широте по долготе

щего масштаба





1:100 000 - М-38-144 20/ 30/

1:5 000 256 М-38 -144 – (256) 1/15// 1/52,5//

1:2 000 9 М-38-144-(256-и) 25// 3 7,5//







Номенклатура планов более крупных масштабов (1:1 000 и 1:500 – как правило, это так называемые генпланы) имеют особую разграфку, так как такие планы составляются на густо застроенных участках местности. В практическом плане эти требования относятся и к планам масштаба 1:5 000 и 1:2 000, которые составляются в процессе проектно-изыскательских работ.

Поэтому для городского, поселкового и промышленного строительства крупномасштабные планы могут иметь квадратную разграфку, не связанную с вышерассмотренным порядком образования номенклатуры.

В этих случаях за основу разграфки принят план масштаба 1:5 000 с размером рамки квадрата 40х40 см (рис. 21 и табл. 4).

Каждый лист плана масштаба 1:5 000 делится на 4 листа плана масштаба 1:2 000, обозначаемые буквами А,Б,В,Г и номенклатура квадрата плана масштаба 1:2 000 будет иметь вид N* - Г или А,Б,В,

где N* - номер листа плана масштаба 1:5 000.

Один лист плана масштаба 1:2 000 с размером квадрата 50х50 см делится на 4 листа плана масштаба 1:1 000 с размером рамки квадратов 50х50 см, обозначаемые римскими цифрами от 1 до 1V и номенклатура плана масштаба 1:1 000 имеет вид N* - Г - 1V или 1,11,111.

Один лист план масштаба 1:2 000 с вышеуказанными размерами делится на 16 листов плана масштаба 1:500 с размером рамки квадратов 50х50 см, обозначаемые арабскими цифрами от 1 до 16, номенклатура плана масштаба 1:500 имеет вид N* - Г – 16 (1,2,3,…,15)



N* N* - Г N* - 16






1 2 3 4

А Б 1 11

5 6 7 8

9 10 11 12

В Г 111 1V

13 14 15 16









▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲

1:2 000 1:1 000 1:500

1:5 000 1:2 000 1:2 000

Рис. 21. Схема разграфки топографических планов

крупного масштаба

Таблица 4

Номенклатура топографических планов крупного масштаба





Масштаб Число листов Номенклатура Размер рамки

в одном листе последнего квадрата,

плана более мелкого листа см

масштаба





1:2 000 4 листа в 1:5 000 N* - Г 50х50

1:1 000 4 листа в 1:2 000 N* - Г – 1V 50х50

1:500 16 листов в 1:2 000 N* - Г – 16 50х50
