Характеристики генератора постоянного тока с независимым возбуждением

В генераторе с независимым возбуждением ток возбуждения не зависит от тока якоря , который равен току нагрузки . Обычно ток возбуждения невелик и составляет 1…3 % от номинального тока якоря.

Основными характеристиками генератора являются характеристики: холостого хода, внешняя, регулировочная и нагрузочная.

Характеристика холостого хода при и . Расхождение входящей и нисходящей ветвей характеристики объясняется наличием гистерезиса в магнитопроводе машины. составляет 2…4 % от .

Внешней характеристикой называется зависимость при и . Под нагрузкой напряжение генератора

где – сумма сопротивлений всех обмоток, включенных последовательно в цепь якоря (якоря, дополнительных полюсов и компенсационной обмотки). С увеличением нагрузки напряжение уменьшается по двум причинам:

· из-за падения напряжения во внутреннем сопротивлении машины;

· из-за уменьшения ЭДС в результате размагничивающего действия реакции якоря.

Магнитное поле генератора с независимым возбуждением создается током, подаваемым от постороннего источника энергии в обмотку возбуждения полюсов.
Схема генератора с независимым возбуждением показана на рис. 11.6.
Магнитное поле генераторов с независимым возбуждением может создаваться
от постоянных магнитов (рис. 11.7).

Рис. 11.6 Рис. 11.7

Зависимость ЭДС генератора от тока возбуждения называется характеристикой холостого хода E = U_хх = f (I_в).
Характеристику холостого хода получают при разомкнутой внешней цепи (I_я) и при постоянной частоте вращения (n₂ = const)

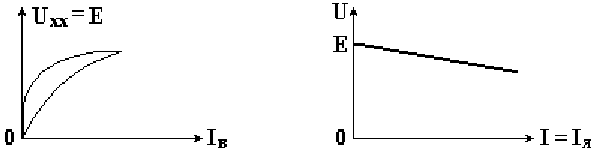

Характеристика холостого хода генератора показана на рис. 11.8.
Из-за остаточного магнитного потока ЭДС генератора не равна нулю при токе возбуждения, равном нулю.
При увеличении тока возбуждения ЭДС генератора сначала возрастает пропорционально.
Соответствующая часть характеристики холостого хода будет прямолинейна. Но при дальнейшем увеличении тока возбуждения происходит магнитное насыщение машины, отчего кривая будет иметь изгиб. При последующем возрастании тока возбуждения ЭДС генератора почти не меняется. Если уменьшать ток возбуждения, кривая размагничивания не совпадает с кривой намагничивания из-за явления гистерезиса.
Зависимость напряжения на внешних зажимах машины от величины тока нагрузки
U = f (I) при токе возбуждения I_в = const называют внешней характеристикой генератора.

Внешняя характеристика генератора изображена на рис. 11.9.

Рис. 11.8 Рис. 11.9

С ростом тока нагрузки напряжение на зажимах генератора уменьшается из-за увеличения падения напряжения в якорной обмотке.
