Резонанс тока в цепи переменного тока

Резонанс токов может возникнуть при параллельном соединении индуктивности и емкости. В идеальном случае, когда в параллельных ветвях отсутствует активное сопротивление (R₁=R₂ = 0), условием резонанса токов является равенство реактивных сопротивлений ветвей, содержащих индуктивность и емкость. Так как в рассматриваемом случае активная проводимость G = 0, ток в неразветвленной частицепи при резонансе I= 0. Значения токов в ветвях I₁ и I₂ будут равны, но токи будут сдвинуты по фазе на 180° (ток IL в индуктивности отстает по фазе от напряжения U на 90°, а ток в емкости Iс опережает напряжение U на 90°). Следовательно, такой резонансный контур представляет собой для тока I бесконечно большое сопротивление и электрическая энергия в контур от источника не поступает. В то же время внутри контура протекают токи I_L и I_с, т. е. имеет место процесс непрерывного обмена энергией внутри контура. Эта энергия переходит из индуктивности в емкость и обратно.

23. Трёхфазный переменный ток: ЭДС, напряжение, сила тока.

Трехфазной системой электрических цепей называют систему, состоящую из трех цепей, в которых действуют переменные, ЭДС одной и той же частоты, сдвинутые по фазе друг относительно друга на 1/3 периода ().

Каждую отдельную цепь такой системы коротко называют ее фазой, а систему трех сдвинутых по фазе переменных токов в таких цепях называют просто трехфазным током.

Почти все генераторы, установленные на наших электростанциях, являются генераторами трехфазного тока. По существу, каждый такой генератор представляет собой соединение в одной электрической машине трех генераторов переменного тока, сконструированных таким образом, что индуцированные в них ЭДСсдвинуты друг относительно друга на одну треть периода, как это показано на рисунке.

24. Соединение фаз источника энергии и приёмника звездой, соотношение между линейными и фазными напряжением и токами.

У «звезды» напряжение, замеренное на клемах, являющихся выходом фазовых обмоток, называется линейным. А напряжение между нулевым проводом и любым линейным называется фазовым.

; .

25. Соединение фаз источника энергии и приёмника треугольником, соотношение между линейными и фазными напряжением и токами.

В «треугольнике» напряжение, замеренное непосредственно на клеммах, называют фазным. А напряжение в проводах, идущих от этих клемм, называется линейным.

; .

26. Активная, реактивная и полная мощность трёхфазной симметричной системы.

Активная мощность:

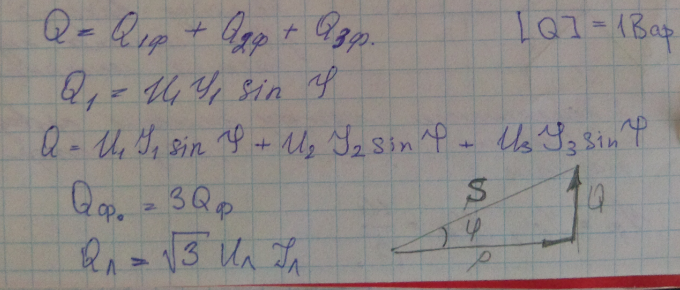

Реактивная мощность:

Полная мощность:
