Скорость резания и абсолютная скорость движения рабочего органа

Продифференцировав уравнения (4.1) по времени, можно получить проекции скорости ножа на координатные оси:

;

.

Величина абсолютной скорости ножа составит:

. (4.2б)

Уравнение (4.2) показывает, что скорость резания при прямом вращении фрезы с момента врезания ножа в почву (α≈30°) и до конца отрезания стружки (α≈90°) непрерывно снижается.

За время Т одного оборота фрезерного барабана T=2π/ω машина пройдет вперед путь, равный

. (4.3)

На этом пути работу совершают все ножи, закрепленные на диске.

Подача на один нож составит:

,

где z_од - число односторонних ножей на диске секций фрезы.

При обработке задернелых почв болотными фрезами обычно S=4...6 см, а старопахотных почв полевыми фрезами S=10...12 см. С изменением подачи S изменяется и толщина почвенной стружки, отрезаемой ножом (рис.4.3).

Толщину стружки измеряют вдоль по радиусу наиболее удаленной точки ножа А. Поскольку уголγ≈90°, то можно считать, что

,

где ωt ₀ - угол входа ножа в почву.

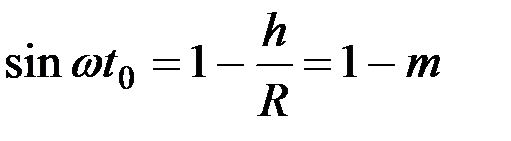

Этот угол можно найти из условий, что y₀=h,

;

;

,

где m=h/R, а h - глубина фрезерования.

Поскольку

,

то

. (4.4)
