Высокочастотные диоды

Высокочастотные диоды предназначены для работы на частотах до 1000 МГц. На таких частотах могут работать только диоды с малой емкостью перехода (не более 1-2 пФ). Поэтому в качестве высокочастотных в большинстве случаев используют точечные диоды. Поскольку высокочастотные диоды могут хорошо работать и на низких частотах, т.е. в широком диапазоне частот, их называют также универсальными.

Из-за малой площади перехода максимально допустимый I_пр. у высокочастотных диодов обычно не превышает несколько десятков мА. Максимально допустимое U_обр. также невелико – десятки В.

Т.к. высокочастотные диоды могут применятся в преобразователях частоты и в других нелинейных устройствах, важным параметром для них является дифференциальное R_пр. или сопротивление переменному току, представляющее собой отношение малого приращения U_пр. к вызванному этим приращением приросту I_пр.:

r _диф.= dU_пр./dI_пр.≈ ΔU_пр./ΔI_пр

Дифференциальное сопротивление следует отличать от сопротивления диода постоянному току, которое определяется, как было отмечено ранее, отношением U к I в заданной точке характеристики:

R _стат. = U_пр. / I_пр.

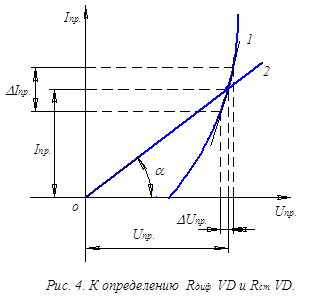

Из рис. 4 видно, что R_диф. диода, определяемое наклоном касательной 1 в данной точке А характеристики, всегда меньше сопротивления постоянному току, определяемого наклоном прямой 2, проходящей через начало координат и эту же точку:

R_диф. < R_ст.

R_диф. точечных диодов имеет порядок единиц – десятков Ом, а R_ст. десятков – сотен Ом. Поскольку R _диф. диодов в сильной мере зависит от I_пр., при котором оно определяется, в справочниках обычно приводят зависимости R_диф. от I_пр..
