Клапанная коробка

Клапанная коробка относится к гидравлической части насоса. В ней размещены рабочие камеры насоса и клапаны; ее также называют цилин­дром насоса. Большей частью клапанную коробку выполняют отдельно от станины. В многоцилиндровых насосах клапанные коробки изготавливают отдельно друг от друга или в общем блоке.

В зависимости от рабочего давления, температуры и коррозионных свойств перекачиваемой жидкости клапанные коробки изготавливают литыми из чугуна или стали (углеродистой, нержавеющей). Для высоких давлений клапанные коробки выполняют коваными, например, у насосов для гидроразрыва пласта (на 50–70 MПa).

У насосов, перекачивающих загрязненные жидкости (содержащие песок), как, например, буровых или промывочных, рабочая поверхность клапанной коробки (цилиндра), по которой перемещается поршень, быстро изнашивается. Поэтому для таких насосов применяют сменные цилиндро­вые втулки, внутренняя поверхность которых обрабатывается по высокому классу точности и подвергается термохимической обработке для увеличе­ния износостойкости. У насосов, перекачивающих щелочные и химически разъедающие жидкости, рабочие поверхности защищают специальными облицовками.

Поршни изготавливают из чугуна, а для высоких давлений – из стали. Для уплотнения поршня в цилиндре используют кожу, резину, металл и другие предметы. Кожа и резина хорошо работают при перекачке холодных загрязненных жидкостей. Так, у насосов, перекачивающих под значительным давлением жидкость, содержащую абразивные частицы (песок), поршни снабжают резиновыми самоуплотняющимися манжетами (рис. 3).

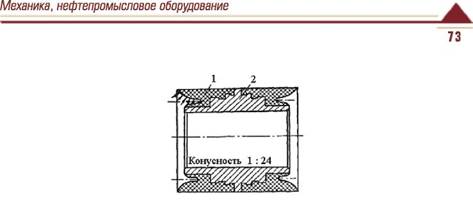

Рис. 3. Поршень с резиновыми самоуплотняющимися манжетами:

1 – резина; 2 – сердечник

Иногда манжеты закрепляют на металлическом корпусе, и они являют­ся сменными; в других конструкциях резиновые манжеты вулканизируют, соединяя с сердечником, и при износе заменяют весь поршень. Поршни насосов, перекачивающих нефтепродукты, снабжают чугунными пружиня­щими уплотняющими кольцами (рис. 4).

Рис. 4. Поршень с пружинящими кольцами:

1 – корпус; 2 – крышка; 3 – уплотнительные кольца; 4 – дистанционное кольцо;

5 – гайка; 6 – шток

Рис. 5. Плунжеры: а – закрытого типа; б – открытого типа

Плунжеры изготавливают из чугуна или стали. Плунжеры небольшого диаметра делают сплошными, а плунжеры диаметром более 100 мм – в виде полого стакана. В насосе плунжер передвигается в короткой втулке и в на­бивке уплотняющего сальника.

Справочник мастера по добыче нефти, газа и конденсата
