Совершенствование геометрических параметров и характеристик дорог для повышения безопасности движения

Уширение проезжей части и укрепление обочин. Ширина укреплённой поверхности дороги, включающая в себя проезжую часть и краевые укрепительные полосы, ширина, тип укрепления и состояние обочин существенно влияют на безопасность движения автомобилей. Чем меньше ширина укреплённой поверхности, тем меньше боковые зазоры безопасности и тем больше вероятность ДТП (рис. 12.1). Установлено [10], что необходимая для обеспечения безопасности движения ширина укреплённой поверхности двухполосных дорог с интенсивным движением составляет 8,5-9 м. Эти требования соблюдены на дорогах с шириной проезжей части 7-7,5 м и краевыми полосами шириной 0,5-0,75 м или с укреплёнными обочинами. Однако значительная часть старых дорог имеет ширину проезжей части меньше требуемой и не имеет укреплённых обочин.

Рис. 12.1. Зависимость показателей безопасности движения от ширины укреплённой поверхности:
1 - число ДТП на 1 млн авт.-км (данные США); 2 - коэффициент относительной аварийности (данные В.Ф. Бабкова)

На этих дорогах для обеспечения безопасности движения в процессе ремонта необходимо в первую очередь уширить проезжую часть до норм, установленных СНиП 2.05.02-85.

Важное значение при назначении величины уширения имеет психологическое воздействие на водителя состояния обочин. Неукреплённые обочины в период дождей способствуют загрязнению проезжей части, а в период снегопадов - образованию снежных отложений на прикромочных полосах и тем самым приводят к сокращению эффективной ширины проезжей части и укреплённой поверхности дороги.

Установлено, что для повышения скорости и безопасности движения устройство краевых укрепленных полос и обочин соизмеримо с увеличением ширины проезжей части. Поэтому влияние климатических факторов на ширину полос загрязнения учитывают, дифференцируя ширину укреплённой полосы (табл. 12.3).

Таблица 12.3

Категория дороги	Ширина проезжей части, м	Ширина краевой укреплённой полосы в районах по условиям движения
I	II	III
II	7,5	0,5	0,5	0,3-0,5
7,0	0,75	0,75	0,5
III	7,5 7,0	0,3-0,5 0,5-0,75	0,3-0,5 0,5	0,2-0,5 0,3-0,5
IV	6,0	0,5	0,5	0,3-0,5

Укрепление обочин особенно эффективно при узкой проезжей части или недостаточной ширине укреплённой поверхности. При увеличении ширины укреплённой поверхности роль укреплённых обочин, как и вообще роль обочин, снижается. Это позволяет сделать вывод о возможной равнобезопасности движения при различных параметрах и типах укрепления обочин (рис. 12.2). Например, одинаковый уровень безопасности будет обеспечен при ширине проезжей части и краевых полос 7,0 м, если обочины укреплены и при ширине проезжей части и краевых полос 8,6 м, если обочины не укреплены.

Рис. 12.2. Зависимость относительного коэффициента аварийности от ширины проезжей части и состояния обочин:
1 - обочины не укреплены; 2 - обочины укреплены

В районах с зимним расчётным периодом на участках дорог высокой категории, где установлены железобетонные или металлические барьеры безопасности, во многих случаях полезно укреплять обочины на всю ширину, включая и прибровочную полосу. Это вызвано тем, что при неукрепленных обочинах зазор между ограждением засоряется и зарастает травой, в результате чего ограждение превращается в аэродинамическую стенку, задерживающую снег.

Укрепление обочин на всю ширину из материалов, обработанных вяжущими, улучшает продуваемость огражденных участков и уменьшает вероятность отложений снега на дороге. В районах с жарким климатом нет необходимости укреплять обочину на ширину остановочных полос (кроме участков, где обочины отсыпаны из пылеватых и песчаных грунтов), поскольку остановка автомобиля вполне возможна на сухой спланированной обочине.

При ограничении финансовых средств и материально-технических ресурсов на устройство укрепительных полос и укрепление обочин устанавливают очерёдность выполнения работ.

По условиям обеспечения безопасности движения укрепление обочин предусматривают в такой последовательности: населенные пункты; подходы к пересечениям и примыканиям в одном уровне; участки с необеспеченной видимостью; кривые в плане минимального радиуса и меньше минимальных; максимальные продольные уклоны; съезды и въезды пересечений и примыканий дорог в разных уровнях и подходы к ним; снегозаносимые участки; ветроопасные и туманоопасные участки; участки дорог, не имеющие мест повышенной опасности для движения автомобилей.

На дорогах, где интенсивность движения не достигает максимальных значений, число остановок автомобилей на обочинах незначительно и необходимость устройства сплошной остановочной полосы отпадает. Вместо этого на дорогах II-IV категорий целесообразно устраивать площадки для остановки автомобилей. Площадки устраивают попарно с обеих сторон дороги так, чтобы они были сдвинуты одна относительно другой на 50-80 м таким образом, чтобы первой встречалась площадка по ходу движения автомобиля (рис. 12.3). Расстояние между площадками, расположенными с одной стороны проезжей части, принимают равным 800-1000 м на дорогах II категории, 1500-2000 м на дорогах III категории и 3000-5000 м на дорогах IV категории.

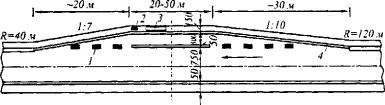

Рис. 12.3. Площадка для кратковременной или вынужденной остановки автомобиля:
1 - разметка; 2 - урна; 3 - скамейка; 4 - открытый бордюр или краевая полоса

Такие площадки устраивают на дорогах многих стран мира.

Частоту аварийных стоянок в различных странах рекомендуется принимать от 300 м до 6 км. Во всех странах размеры стоянок принимают примерно одинаковыми: вместимость до 3 автомобилей (т.е. длина 30-40 м), ширина 3 м и полосы отгона по 20-30 м или 1:10 на въезде и 1:7 на выезде.

Обеспечение безопасности движения на подъемах и спусках и на участках с ограниченной видимостью. На затяжных подъемах и спусках в равнинной местности совершается от 10 до 15 % ДТП, а на дорогах в холмистой и горной местности 20-40 %. При этом число ДТП при движении на спуск в 1,5-2 раза больше, чем при движении на подъем. Происшествия при движении на спуск концентрируются в основном в конце спуска, особенно если там расположена кривая в плане, имеется сужение проезжей части, узкий мост или другие помехи. При движении на подъём происшествия концентрируются больше в верхней части подъемов и на выпуклых вертикальных кривых. Резко увеличивается количество происшествий на участках подъемов и спусков при повышенной скользкости покрытий.

Радикальной мерой снижения аварийности на подъемах является устройство дополнительной третьей полосы шириной 3,5-3,75 м для движения по ней тихоходных грузовых автомобилей, что обеспечивает безопасность их обгона легковыми автомобилями.

Дополнительные полосы строят на участках дорог II категории, а при интенсивности движения более 2000 авт./сут в физических единицах и на участках дорог III категории с продольными уклонами более 30 %о при длине участка свыше 1 км и с уклонами более 40 ‰ при длине участка 0,5-1 км. Дополнительные полосы нецелесообразны на участках с кривыми в плане, радиус которых менее 200 м, а также на прямых вставках между ними длиной менее 200-300 м. Дополнительные полосы должны быть продолжены за пределами подъёмов:

Интенсивность движения в сторону подъёма, авт/сут 200 300 400 500 и более

Общее протяжение полосы за пределами подъёма, м 50 100 150 200

На дополнительных полосах необходима специальная разметка проезжей части и установка соответствующих знаков.

Первоочередной мерой обеспечения безопасности движения на затяжных спусках является повышение шероховатости дорожных покрытий, установка ограждений и предупредительных знаков.

Широкое применение на дорогах в горных условиях нашло устройство аварийных съездов («улавливающих карманов»), впервые предложенные для автомобильных дорог проф. А.П. Васильевым (Васильев А.П. Особенности проектирования автомобильных дорог для совмещенного движения. - М.: Транспорт, 1964, - 48с.) (рис. 12.4).

Рис. 12.4. Расположение аварийных съездов в горной и холмистой местностях:
а - на участке встречных уклонов; б - на внутренней части кривой;
1 - основной знак; 2 - дублирующий знак; 3 - встречный уклон 100-120 ‰ длиной 300-400 м; 4 - площадка для остановки и разворота автомобилей; 5 - выезд на основную дорогу

Основное назначение аварийного съезда - вывести автомобиль, потерявший управление из-за отказа тормозов на спуске из транспортного потока, дать возможность погасить скорость до безопасных пределов за счёт повышенного сопротивления движению на съезде и остановиться.

Аварийный съезд обычно устраивают с использованием встречного подъёма местности. Для более быстрого снижения скорости на съезде создают дополнительное сопротивление качению путём укладки слоя рыхлого песка или одноразмерного гравия фракции 6-10 мм, который позволяет получить замедление от 4,5 до 9,5 м/с². Длина активного участка (участка гашения скорости) при расположении его на встречном подъёме определяется по формуле

где (12.3)

V_o - скорость автомобиля при входе на активный участок въезда, км/ч (но не менее 90-100 км/ч);

f - сопротивление качению (для асфальтобетонного покрытия - 0,02; для рыхлого грунта 0,04- 0,05; керамзитового рыхлого гравия - до 0,45;

i - встречный уклон, в долях единицы.

Аварийный съезд должен заканчиваться площадкой для разворота автомобиля размером 15´15 м и песчаным валом высотой 1 м. Съезд должен быть оборудован индивидуальными знаками (рис. 12.5). В процессе эксплуатации песок и гравий на активном участке съезда и песчаный вал необходимо поддерживать в сухом рыхлом состоянии. Для этого должен быть обеспечен водоотвод и систематическая вспашка или боронование этого участка съезда.

Рис. 12.5. Указательные знаки на аварийном съезде («улавливающем кармане»):
а - основной знак, устанавливаемый на расстоянии 250-400 м; б - дублирующий знак, устанавливаемый на расстоянии 40-50 м

Безопасность движения на участках с ограниченной видимостью. Ограничение видимости на отдельных участках дорог - одна из частых причин, способствующих возникновению ДТП. Ограниченная видимость обычно отмечается на кривых малого радиуса в плане и выпуклых кривых в продольном профиле (табл. 12.4).

Таблица 12.4

Характерные причины ограничения видимости (данные проф. А.П. Васильева)

Причины ограничения видимости	Удельный вес причин ограничения видимости, %
в равнинной местности	в холмистой местности	в горной местности
Внутренний откос выемки или полувыемки
Лес, трава, кустарник, декоративные или снегозащитные насаждения на внутренней части кривых
Постройки, здания, заборы, ограждения, дорожные автопавильоны
Недостаточный радиус вертикальных выпуклых кривых, неудачное сочетание вертикальных кривых (провалы дороги)

Для безопасного движения при выполнении ремонтных работ необходимо обеспечить видимость в плане и профиле на всем протяжении дороги не менее требуемых по СНиП 2.05.02-85.

В подавляющем большинстве случаев обеспечение требуемой видимости может быть выполнено силами дорожной службы без особых затрат. Исключение составляют участки крутых переломов продольного профиля, ограничение видимости застройкой зданий и сооружений, а также откосами глубоких выемок и полувыемок, особенно в горных условиях.

На вертикальных выпуклых кривых с недостаточной видимостью целесообразно поэтапно выполнять при ремонте и реконструкции комплекс мероприятий: при интенсивности до 500 авт./сут - уширение проезжей части в пределах всей кривой по 1 м с каждой стороны, укрепление обочин на 1,5 м и нанесение разметки, запрещающей обгон; при интенсивности более 500 авт./сут - дополнительное устройство разделительного островка шириной не менее 1 м в пределах всей кривой; увеличение радиуса вертикальной кривой с обеспечением требуемой видимости.

Аналогичные мероприятия выполняют и на кривых в плане с необеспеченной видимостью. Кроме того, на этих участках могут быть установлены зеркала, ограждения на внешней стороне кривых и указатели поворота. На кривых малого радиуса обязательно первоочередное устройство шероховатой поверхностной обработки. Для плавного снижения скорости на подходах к таким кривым возможно устройство трясущих полос.
