Комбинированные транзисторы

Вред от паразитного биполярного транзистора в составе МДП-транзистора можно обратить в пользу, если к нему добавить ещё один дополнительный биполярный транзистор обратного типа проводимости по отношению к паразитному. Такое компромиссное решение, позволившее объединить положительные качества биполярного и МДП-транзистора, представляет собой создание монолитной структуры, называемой IGBT (Insulated Gate Bipolar Transistor), т.е. биполярный транзистор с изолированным затвором (БТИЗ). Отличие в структуре заключается в материале исходной подложки, в качестве которой используется полупроводниковая пластина с дырочной p⁺ -электропроводностью (рис. 4.13, а).

В результате получится комбинированная схема рис. 4.13, б, содержащая: МДП-транзистор, паразитный биполярный транзистор VT1 и подключённый к нему ещё один биполярный транзистор VT2. Образовавшаяся структура из транзисторов VT1 и VT2 имеет положительную внутреннюю обратную связь, так как базовый ток транзистора VT1 является частью коллекторного тока транзистора VT 2, и наоборот – базовый ток транзистора VT2 является частью коллекторного тока транзистора VT1.

Коэффициенты передачи по току транзисторов VT1 и VT2 равны, соответственно, и .

Тогда токи коллектора и эмиттера определяются:

,	(4.8)
,	(4.9)
.	(4.10)

Ток стока полевого транзистора определяется по выражению

.

(4.11)

С другой стороны, ток стока можно определить через крутизну S стокозатворной характеристики:

.

(4.12)

Ток силовой части всей схемы определяется:

,

(4.13)

эквивалентная крутизна всей схемы.

Очевидно, что при эквивалентная крутизна значительно превосходит крутизну S МДП-транзистора, входящего в эту схему. Коэффициентами можно управлять величиной резисторов R1 и R2, которая осуществляется на этапе изготовления этой схемы.

Всю рассмотренную схему можно представить как единый полупроводниковый прибор, имеющий вывод коллектора, эмиттера и затвора, который управляется электрическим полем, как МДП-транзистор, но имеет по сравнению с ним значительно большую крутизну и значительно меньшее сопротивление в открытом состоянии. Кроме того, здесь отсутствует явление вторичного пробоя, характерное для классических биполярных транзисторов.

Конструктивно IGBT выполняются в виде дискретных элементов (рис. 4.14, а) либо в виде силовых модулей (рис. 4.14, б), имеющих в своём составе несколько IGBT выполненных в едином корпусе.

Условное графическое изображение транзисторов представлено на рис. 4.14, в, г. На рис. 4.15 изображены типовые коллекторные характеристики (выходные).

Динамические свойства IGBT несколько хуже, чем у МДП-транзисторов, но значительно лучше, чем у биполярных транзисторов. Это связано с явлением накопления заряда неосновных носителей в базе биполярного транзистора, и как следствие – со временем рассасывания этих носителей.

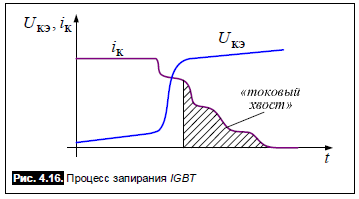

Процесс запирания IGBT представлен на рис. 4.16. Заряд, накопленный в базе биполярного транзистора, вызывает характерный «хвост» тока при выключении IGBT. Как только имеющийся в составе IGBT полевой транзистор прекращает проводить ток, в силовой цепи начинается рекомбинация неосновных носителей, которая является началом «хвоста». Этот «хвост» ведет к увеличению тепловых потерь, а также его необходимо учитывать в мостовых схемах и вводить промежуток между интервалами проводимости двух ключей, установленных в одном плече моста. Для уменьшения «хвоста» необходимо снизить коэффициент усиления биполярного транзистора, но тогда увеличивается напряжение насыщения открытого IGBT, и соответственно – статические потери.

Тем не менее, несмотря на отмеченные особенности IGBT на сегодняшний день представляются самыми перспективными элементами для использования в качестве силовых управляемых ключей в диапазоне мощностей от единиц киловатт до единиц мегаватт.

Контрольные вопросы

1. Какие разновидности полевых транзисторов существуют?

2. Почему полевые транзисторы с управляющим p–n -переходом не должны работать при прямом напряжении на входе ?

3. Почему при изменении напряжения толщина канала вдоль его длины меняется неодинаково?

4. Чем отличается полевой транзистор с изолированным затвором от транзистора с управляющим p–n -переходом?

5. Чем отличаются структуры МДП-транзисторов с индуцированным и со встроенным каналом? Как это отличие отражается на статических характеристиках?

6. Нарисуйте и объясните управляющие и выходные характеристики полевого транзистора.

7. Дайте сравнительную характеристику МДП- и биполярного транзистора.

8. Что такое комбинированный транзистор?

9. Какие преимущества биполярных и полевых транзисторов сочетает в себе IGBT?
