Динисторы

ТИРИСТОРЫ

Тиристор – полупроводниковый прибор с тремя или более взаимодействующими p–n - переходами, вольт-амперная характеристика которого имеет участок с отрицательным дифференциальным сопротивлением и который используется для переключения.

Тиристор, имеющий два вывода, называется диодным тиристором (динистором). Тиристор, имеющий два основных вывода и один управляющий вывод, называется триодным тиристором(тринистором). Тиристор, имеющий симметричную относительно начала координат вольт-ампернуюхарактеристику, называется симметричным тиристором (симистором).

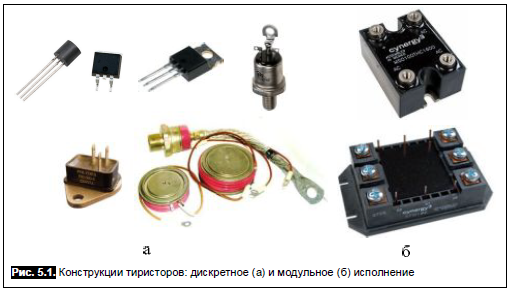

На рис. 5.1 представлены конструкции тиристоров различной мощности и назначения.

Динистор представляет собой монокристалл полупроводника, обычно кремния, в котором созданы четыре чередующиеся области с различным типом проводимости p₁ - n₁ - p₂ - n₂ (рис. 5.2, а).На границах раздела этих областей возникнут p–n -переходы: крайние переходы П₁ и П₃ называются эмиттерными, а области, примыкающие к ним, – эмиттерами; средний p–n -переход П₂ называется коллекторным. Внутренние n₁ - и p₂ -области структуры называется базами. Область p₁, в которую попадает ток из внешней сети, называется анодом (А), область n₂ – катодом (К).

Рассмотрим процессы, происходящие в тиристоре при подаче прямого напряжения, т.е. «+» на анод, «–» на катод. В этом случае крайние p–n - переходы П₁ и П₃ смещены в прямом направлении, средний переход П₂ смещен в обратном направлении. Соответственно динистор можно представить в виде двухтранзисторной структуры (рис. 5.3). Так как переходы П₁ и П₃ смещены в прямом направлении, из них в области баз инжектируются носители заряда: дырки из области p₁, электроны из области n₂. Эти носители заряда диффундируют в областях баз n₁ и p₂, приближаясь к коллекторному переходу, и перебрасываются его полем через переход П₂. Дырки, инжектированные из области p₁, и электроны из области n₂ движутся через переход П₂ в противоположных направлениях, создавая общий ток I.

При малых значениях внешнего напряжения все оно практически падает на коллекторном переходе П₂. Поэтому к переходам П₁ и П₃, имеющим малое сопротивление, приложена малая разность потенциалов и инжекция носителей заряда невелика. В этом случае ток I мал и равен обратному току через переход П₂.

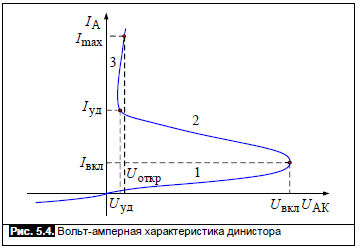

При увеличении внешнего напряжения ток в цепи сначала изменяется незначительно. При дальнейшем увеличении напряжения, по мере увеличения ширины перехода П₂, все большую роль начинают играть носители заряда, образовавшиеся вследствие ударной ионизации. При определенной величине напряжения носители заряда ускоряются настолько, что при столкновении с атомами p–n -перехода П₂ ионизируют их, вызывая лавинное размножение носителей заряда. Образовавшиеся при этом дырки под влиянием электрического поля переходят в область p₂, а электроны в область n₁. Ток через переход П ₂ увеличивается, а его сопротивление и падение напряжения на нем уменьшаются. Это приводит к повышению напряжения, приложенного к переходам П₁ и П₃ и увеличению инжекции через них, что вызывает дальнейший рост коллекторного тока и токов инжекции. Процесс протекает лавинообразно и сопротивление перехода П₂ становится малым. Носители заряда, появившиеся в областях вследствие инжекции и лавинного размножения, приводят к уменьшению сопротивления всех областей динистора, и падение напряжения на нем становится незначительным. На вольт-амперной характеристике этому процессу соответствует участок 2 с отрицательным дифференциальным сопротивлением (рис. 5.4). После переключения вольт-амперная характеристика аналогична ветви характеристики диода, смещенного в прямом направлении (участок 3). Участок 1 соответствует закрытому состоянию динистора.

Динистор характеризуется максимально допустимым значением прямого тока , при котором на приборе будет небольшое напряжение . Если уменьшать ток через прибор, то при некотором значении тока, называемом удерживающим током , ток резко уменьшается, а напряжение резко повышается, т.е. динистор переходит обратно в закрытое состояние, соответствующее участку 1. Напряжение между анодом и катодом, при котором происходит переход тиристора в проводящее состояние, называют напряжением включения .

При подаче на анод отрицательного напряжения коллекторный переход П₂ смещается в прямом направлении, а эмиттерные переходы в обратном направлении. В этом случае не возникает условий для открытия динистора и через него протекает небольшой обратный ток.
