Общие свойства волновой функции электрона в периодическом потенциале. Теорема Блоха

Для точного решения в одноэлектронном приближении задачи о движении электрона в кристалле необходимо решить уравнение Шредингера вида (2.1), где потенциал U (r) имеет периодичность кристаллической решетки, т.е.

(2.3)

здесь R - любой вектор прямой кристаллической решетки.

Необходимость решения квантово-механической задачи связана с тем, что длина волны де Бройля электрона по порядку величины совпадает с периодом потенциала U (~ 10^-8 cм). Можно получить некоторые общие свойства волновой функции электрона в кристалле, используя только свойство периодичности потенциала кристаллического поля, не решая уравнения Шредингера. Мы будем рассматривать здесь идеализированный случай гипотетического кристалла с абсолютно идеальной периодичностью потенциала. Типичный вид потенциала вдоль линии, соединяющей цепочку атомов (одномерный случай) мы получили ранее, анализируя качественно влияние взаимодействия атомов на спектр электронов при сближении изолированных атомов (рис. 2.1,б). Точное определение функции U (r) является очень сложной задачей.

Фундаментальные свойства волновой функции стационарного состояния определяются теоремой Блоха: собственные функции стационарного волнового уравнения с периодическим потенциалом имеют вид произведения функции плоской волны на функцию с периодичностью потенциала:

. (2.4)

Индекс k у волновой функции указывает на то, что эта функция зависит от волнового числа. Появление индекса n связано с тем, что при фиксированных значениях k волновая функция не одинакова для электронов различных зон, образовавшихся из атомных уровней, n часто называют номером зоны. Множитель u _{n , k} (r) называют блоховским множителем. Он учитывает влияние кристаллического поля и отражает тот факт, что вероятность нахождения электрона в той или иной области кристалла повторяется от ячейки к ячейке.

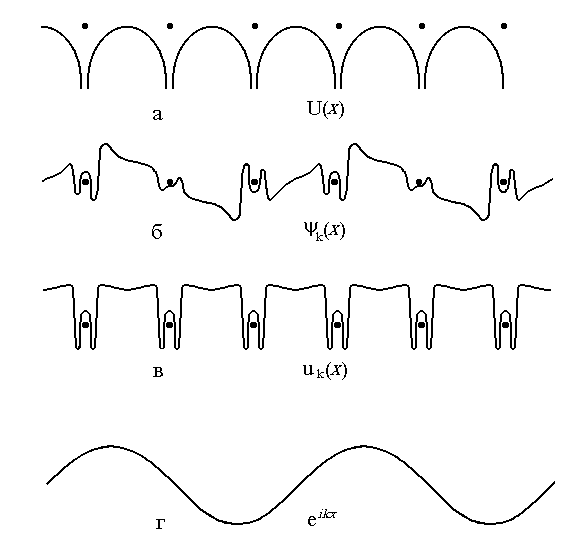

Схематическое изображение электронных волновых функций, представленных в теореме Блоха, показано для одномерного случая на рис.2.3. Вверху (рис. 2.3,а) представлен потенциал U (x) вдоль цепочки атомов. Ниже (рис. 2.3,б) приведен пример собственной функции (ее действительной части). Эта функция равна произведению блоховского множителя u (x), имеющего периодичность решетки (рис. 2.3,в) и волновой функции свободного электрона в виде плоской волны (рис. 2.3,г), длина которой определяется волновым числом k. Представление волновой функции в виде (2.4) может быть сделано различными способами. Покажем это для одномерного случая. Одномерная волновая функция по теореме Блоха может быть записана в виде

(2.5)

Домножим и разделим правую часть равенства (2.5) на функцию , где

а - параметр решетки. Тогда получим

. (2.6)

В квадратных скобках формулы (2.6) стоит функция, удовлетворяющая требованиям теоремы Блоха: она является периодической с периодом а, т.к. равна произведению двух периодических функций с тем же периодом. Функция описывает плоскую волну, но с другим волновым вектором, отличающимся на величину . Таким образом, одно и то же стационарное состояние электрона в кристаллическом периодическом поле может быть описано как волновой функцией с волновым числом k, так и волновой функцией с волновым числом и другим блоховским множителем. Аналогичные результаты получатся, если k изменить на величину , где n - любое целое число.

Для одномерной цепочки атомов величина совпадает с размером первой зоны Бриллюэна в обратном пространстве. Если ограничиться рассмотрением волновых чисел в пределах первой зоны Бриллюэна, т.е. в интервале от - до + , то этот набор k исчерпает все физически различные значения волновых чисел в кристалле.

Рис. 2.3. Схематическое изображение электронных волновых функций в кристалле
