Rd 16 LH

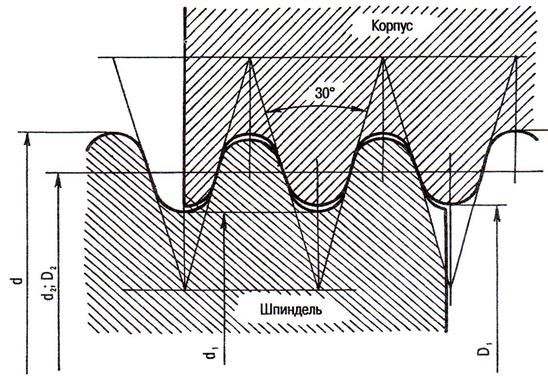

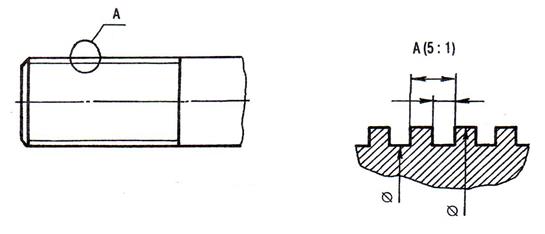

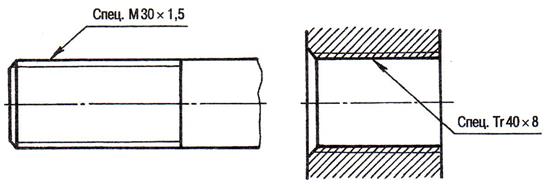

Рисунок 15 – Профиль круглой резьбы К специальным резьбам относят те, у которых размер диаметра или шага отличается от стандартного (рисунок 16). Обозначение резьбы: Сп М30×1,5 – специальная метрическая резьба диаметром 30 мм и нестандартным шагом 1,5 мм. Рисунок 16 – Обозначение специальной резьбы на чертеже Профиль прямоугольной резьбы имеет вид прямоугольника. Размеры на элементы профиля указываются конструктором (рисунок 17). Рисунок 17 – Обозначение нестандартной резьбы на чертеже
4 Ниже приводятся основные положения ГОСТ 2.311—68 по изображению резьб на чертежах. Резьбу изображают: -на стержне — сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими линиями — по внутреннему диаметру. На изображениях, полученных проецированием на плоскость, параллельную оси стержня, сплошную тонкую линию по внутреннему диаметру резьбы проводят на всю длину резьбы без сбега, а на видах, полученных проецированием на плоскость, перпендикулярную к оси стержня, по внутреннему диаметру резьбы проводят дугу, приблизительно равную ¾ окружности, разомкнутую в любом месте (рисунок 18); Рисунок 18 – Условное обозначение резьбы на стержне
- в отверстии — сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими линиями — по наружному диаметру. На разрезах, параллельных оси отверстия, сплошную тонкую линию по наружному диаметру резьбы проводят на всю длину резьбы без сбега, а на изображениях, полученных проецированием на плоскость, перпендикулярную к оси отверстия, по наружному диаметру резьбы проводят дугу, приблизительно равную ¼ окружности, разомкнутую в любом месте (рисунок 19).
Рисунок 19– Условное обозначение резьбы в отверстии
Сплошную тонкую линию при изображении резьбы наносят на расстоянии не менее 0,8 мм от основной линии и не более величины шага резьбы. Резьбу, показываемую как невидимую, изображают, штриховыми линиями одной толщины по наружному и по внутреннему диаметру (рисунок 20,а). а б в г Рисунок 20
Линию, определяющую границу резьбы, наносят на стержне и в отверстии с резьбой в конце полного профиля резьбы (до начала сбега). Границу резьбы проводят до линии наружного диаметра резьбы и изображают сплошной основной или штриховой линией, если резьба изображена как невидимая (рисунок 20). Штриховку в разрезах и сечениях проводят до линии наружного диаметра резьбы на стержне и до линии внутреннего диаметра в отверстии, т. е. в обоих случаях до сплошной основной линии (рисунок 20). Размер длины резьбы на стержне и в отверстии указывают, как правило, без сбега (рисунок 21). Сбег резьбы изображают сплошной тонкой прямой линией. Рисунок 21
Фаски на стержне с резьбой и в отверстии с резьбой, не имеющие специального конструктивного назначения, в проекции на плоскость, перпендикулярную к оси стержня или отверстия, не изображают (рисунок 18,19). Сплошная тонкая линия изображения резьбы на стержне должна пересекать линию границы фаски. На разрезах резьбового соединения в изображении на плоскости, параллельной его оси, в отверстии показывают только ту часть резьбы, которая не закрыта резьбой стержня (рисунок 22). Рисунок 22 – Соединение двух деталей резьбой
Обозначения резьб указывают по соответствующим стандартам на размеры и предельные отклонения резьб и относят их для всех резьб, кроме конических и трубной цилиндрической, к наружному диаметру, как показано на рисунке 23.
Рисунок 23 – Обозначение резьбы на чертеже
Обозначения конических резьб и трубной цилиндрической резьбы наносят, как показано на рисунке 24.
Рисунок 24 – Обозначение конической и трубной цилиндрической резьбы на чертеже
5 Болт представляет собой цилиндрический стержень, на одном конце которого имеется головка, а на другом конце — резьба (рисунок 25). По характеру обработки болты бывают с повышенной точностью, обработанные кругом, и с нормальной точностью, у которых обработаны лишь опорная часть головки и конец болта. Наиболее широкое применение имеют болты с шестигранной головкой. По конструкции они делятся на болты: -без шплинтового отверстия в стержне — исполнение 1; -со шплинтовым отверстием в стержне — исполнение 2; -с двумя сквозными отверстиями в головке — исполнение 3. Все необходимые размеры для вычерчивания болта повышенной точности (рисунок 25) даны в таблице 5, составленной по ГОСТ 7798—70.
Таблица 5– Болты с шестигранной головкой (ГОСТ 7798-70)
Рисунок 25 – Основные размеры болта по ГОСТ 7798-70
Пример условного обозначения болта диаметром 12 мм, длиной 60 мм, класса прочности 5.8, исполнения 1, с крупным шагом резьбы, класса точности 3, без покрытия:
