Порядок выполнения. 1 Изучить требования к выполнению рабочих чертежей деталей различного вида

1 Изучить требования к выполнению рабочих чертежей деталей различного вида.

2 Изучить форму детали в сборочном узле, выбрать главный вид, необходимые виды и разрезы.

3 Вычертить изображения детали на формате, проставить размеры, исходя из технологии изготовления детали, особое внимание уделить увязке сопрягаемых размеров у соединяемых деталей. Их рекомендуется проверить дополнительно.

4 Записать технические требования (при необходимости), заполнить основную надпись, указать материал, из которого изготовлена данная деталь.

5 Сборочный чертеж, спецификацию и чертежи деталей сброшюровать в последовательности, указанной в спецификации.

Список рекомендуемой литературы

Основная литература

1 ЕСКД. Общие правила выполнения чертежей.

2 ЕСКД. Основные положения.

3 Бабулин Н.А. Построение и чтение машиностроительных чертежей. - М.: Высшая школа, 1998. - 367 с.

4 Попова Г.Н., Алексеев С.Ю. Машиностроительное черчение. Справочник. - Л.: Машиностроение, 1987. - 447 с.

5 Левицкий В.С. Машиностроительное черчение. - М.: Высшая школа, 1988. - 351 с.

6 Чекмарева А.А. - Инженерная графика: учебник для ВУЗов. - М.: Высшая школа, 1988.

Дополнительная литература

1 Суворов С.Г., Суворова Н.С. Машиностроительное черчение в вопросах и ответах: Справочник. - М.: Машиностроение, 1984. - 352 с.

2 Анурьев В.И. Справочник конструктора- машиностроителя. В 3х т.

3 Боголюбов С.К. Курс технического черчения.-М.: Машиностроение, 1981. – 303 с.

4 Новичихина Л.И. Справочник по техническому черчению. – Минск: Книжный дом, 2004. – 320 с.

Учебные пособия кафедры

1 Алушкина, Т.В. Резьбовые соединения. Соединение болтом. Методические указания к выполнению графической работы и варианты заданий. – Уфа: УГНТУ, 2006. – 16 с.

2 Алушкина, Т.В. Резьбовые соединения. Соединение шпилькой. Методические указания к выполнению графической работы и варианты заданий. – Уфа: УГНТУ, 2006. – 12 с.

3 Алушкина, Т.В. Резьбовые соединения. Соединение труб. Методические указания к выполнению графической работы и варианты заданий. – Уфа: УГНТУ, 2006. –30 с.

4 Алушкина, Т.В. Учебно-методическое пособие к выполнению графической работы "Сборочный чертеж". – Уфа: УГНТУ, 2002. – 38 с.

ПРИЛОЖЕНИЕ А

(информационное)

Пример оформления контрольной работы №1

по инженерной графике

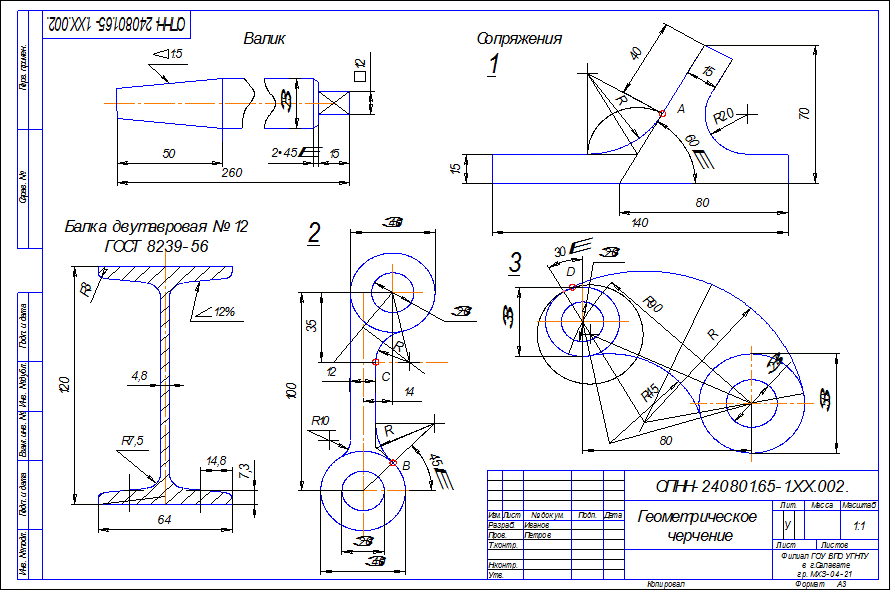

Рисунок А.1 – Пример выполнения листа 1

Рисунок А.2 – Пример выполнения листа 2

Рисунок А.3 – Пример выполнения листа 3

Рисунок А.4 – Пример выполнения листа 4

Рисунок А.5 – Пример выполнения листа 5

ПРИЛОЖЕНИЕ Б

(информационное)

Пример оформления контрольной работы №2

по инженерной графике

Рисунок Б.1 – Пример выполнения листа 1 - Сборочный чертеж узла

Рисунок Б.2 – Пример выполнения листа 2 - Спецификация

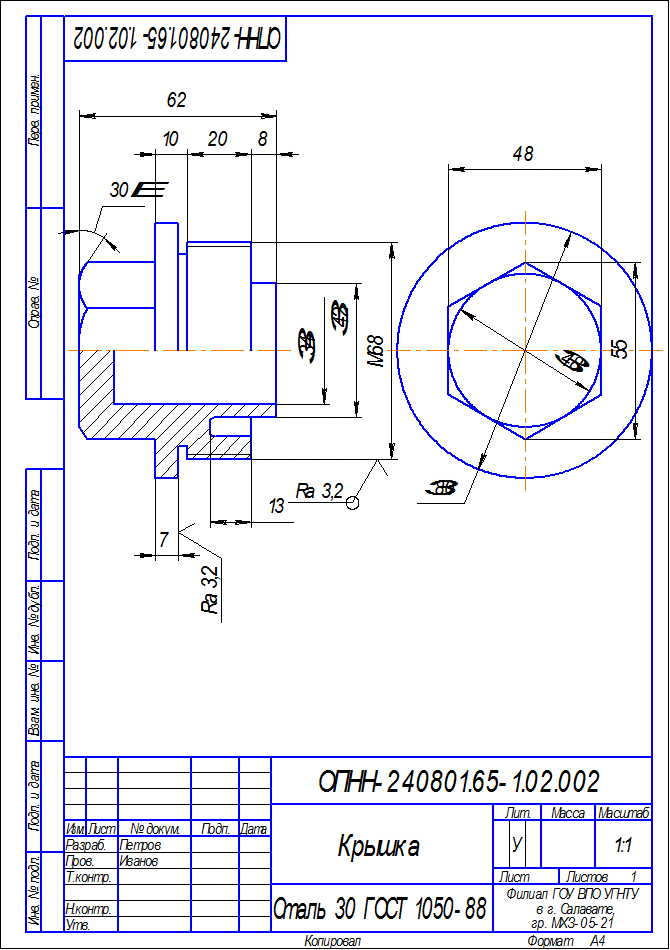

Рисунок Б.3 – Пример выполнения листа 3 – Рабочий чертеж детали

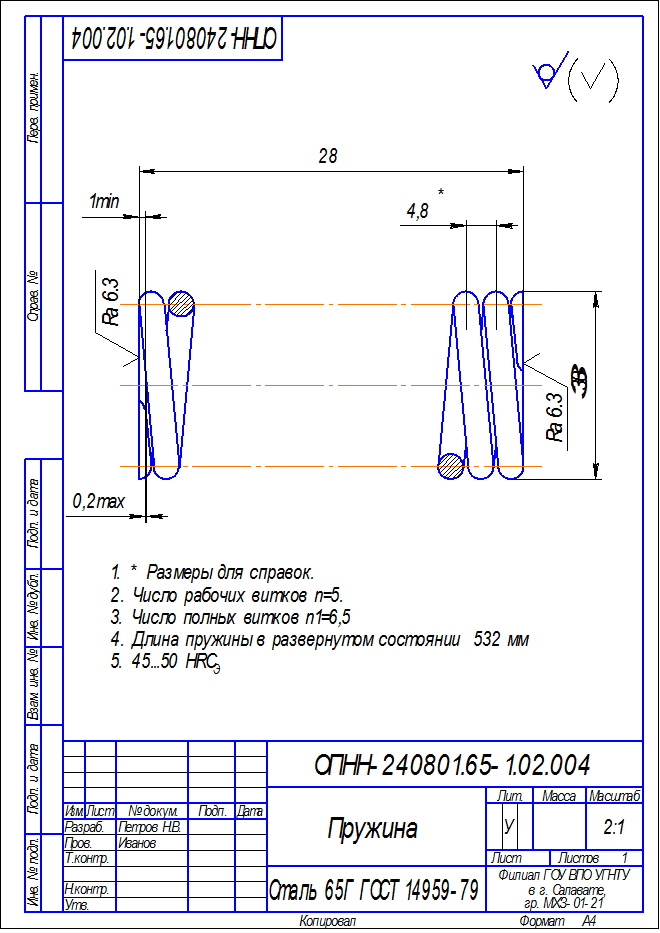

Рисунок Б.4 – Пример выполнения листа 4 – Рабочий чертеж пружины
