Болт М12Х60.58 ГОСТ 7798—70




То же, класса прочности 10.9 из стали 40Х, исполнения 2, с мелким шагом резьбы класса точности 2а, с покрытием 01, толщиной 6 мкм:

Болт 2М12Х1,25.2аХ60Л09АОХ.016. ГОСТ 7798—70.

В учебных чертежах допускается класс прочности, класс точности и покрытие не указывать, давать обозначение упрощенное:

Болт М12X60 ГОСТ 7798—70,

Болт 2М12X1,25X60 ГОСТ 7798—70.

Упрощенное обозначение:

Болт М12Х80 ГОСТ 7795—70,

т. е. болт нормальной точности с шестигранной уменьшенной головкой и метрической крупной резьбой диаметром 12 мм, длиной 80 мм, исполнение 1.

Способ построения кривых линий на головке болта, являющихся гиперболами и получаемых от сечения конуса плоскостями, подробно изложен в примере § 57 курса начертательной геометрии В.О. Гордона и М.А. Семенцова-Огиевского. Практически вместо гипербол через найденные точки проводят дуги окружностей.

6 Стандартные гайки по форме изготовляют шестигранные, квадратные, прорезные, корончатые, круглые и гайки-барашки. По обработке гайки делятся на нормальные и повышенной точности. Шестигранные гайки по высоте разделяют на нормальные, низкие, высокие и особо высокие. По конструкции шестигранные гайки делят: на гайки с двумя фасками — исполнение 1, с одной фаской — исполнение 2.

В таблице 6 даны размеры шестигранных гаек нормальной точности
(рисунок 26) по ГОСТ 5915-—70.

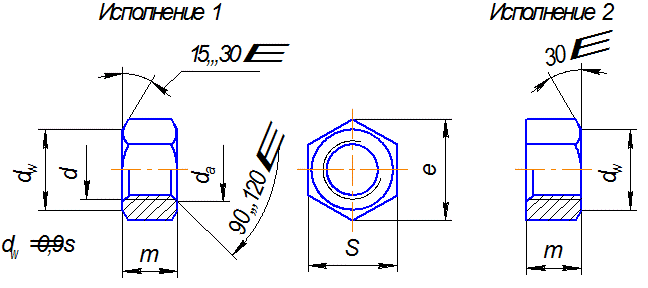

Рисунок 26 – Основные размеры гайки



Пример условного обозначения гайки диаметром резьбы 12 мм, класса прочности 5, исполнения 2 с крупным шагом резьбы класса точности В, без покрытия, размером «под ключ» 18 мм:
