Усилитель с общим коллектором

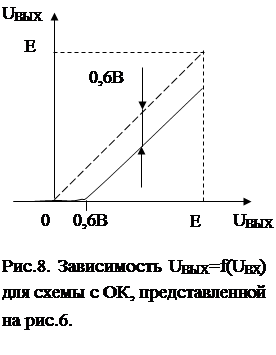

ТРАНЗИСТОРНЫЕ УСИЛИТЕЛИ В этой части рассматриваются линейные усилительные схемы, т.е. такие схемы усилителей, для которых зависимость выходного напряжения от входного приблизительно линейна. В рамках нашей простой модели транзистора мы будем руководствоваться правилом: Если в коллекторной цепи транзистора течет ток, то напряжение между базой и эмиттером равно приблизительно 0,6В и почти не зависит от тока базы. Это замечательное свойство транзистора, во-первых, значительно упрощает расчеты радиосхем, а во-вторых, часто помогает обнаружить в работающей схеме неисправный транзистор. Рассмотрим схему на рис.6. Как обычно, будем считать, что входное и выходное напряжения измеряются относительно общего провода. Пусть UВХ>0,6В. Тогда в цепи базы возникает ток базы IБ, что приведет к появлению в коллекторной цепи тока IК и тока в цепи эмиттера IЭ=IБ+IК, то есть через резистор R. Увеличим UВХ на величину DUВХ. Тогда, согласно нашему правилу, напряжение UВЫХ увеличится также на величину DUВХ. Иными словами, коэффициент усиления по напряжению КU для каскада с общим коллектором (ОК) приблизительно равен +1. Сейчас мы уточним, что значит “приблизительно”. Для этого вычислим входное и выходное сопротивление каскада: , DUВХ=DUВЫХ=RDIЭ, DIЭ=DIБ+DIК=DIБ(1+b), поэтому DUВХ=RDIБ(1+b), а так как DIВХ=DIБ, то при b>>1 rВХ=R(1+b)»Rb. (4) По определению rВЫХ=DUВЫХ/DIВЫХ при неизменной величине UВХ. Увеличим выходной ток на величину DIВЫХ (например, путем присоединения какого-либо резистора величиной много больше, чем R, параллельно R). Тогда выходное напряжение уменьшится на величину DUВЫХ. Так как UВЫХ=UВХ‑0,6В, то на такую же величину уменьшится и UВХ, поэтому DUВХ=DUВЫХ. Изменится же оно из-за того, что ток, потребляемый от источника входного напряжения, также возрос на величину DIВХ=DIВЫХ/(1+b), что уменьшило UВХ на величину DUВХ=rГDIВХ=rГDIВЫХ/(1+b)=DUВЫХ. Отсюда ясно, что при b>>1 rВЫХ=rГ/(1+b)»rГ/b. (5) Конечное значение входного сопротивления каскада с ОК приводит к тому, что коэффициент усиления по напряжению для него меньше единицы. В самом деле, входную цепь каскада с ОК можно представить, как показано на рис.7. Поэтому можно считать, что КU будет определяться коэффициентом передачи этой цепочки . (6) Если R(b+1)>>RГ, то КU®1. Рассмотрим усиление малых сигналов переменного тока. Зависимость UВЫХ=f(UВХ) для схемы, представленной на рис.6, показана на рис.8. Пунктирная линия на рисунке соответствует зависимости UВЫХ=КUUВХ, при КU®1. Из рисунка видно, что усилитель будет передавать только сигналы положительной полярности, а входной сигнал напряжением меньше 0,6В вообще на выходе не появится. Чтобы преодолеть эту трудность, на вход каскада с ОК подают сумму напряжений – усиливаемое переменное и постоянное, так называемое напряжение смещения, определяющее “рабочую точку” каскада. Сделать это можно различными способами, как показано на рис.9. На рис.9а представлен наиболее распространенный способ задания рабочей точки. Если выбрать R1=R2, то в этом случае в отсутствие входного сигнала UВЫХ=ЕП/2-0,6В»ЕП/2. На частотах, для которых импеданс входного конденсатора С1 невелик, входное сопротивление каскада определяется сопротивлением входного делителя и входным сопротивлением каскада со стороны базы: rВХ=R1ïêR2ïêR(b+1). Чтобы rВХ не зависело от b, величина b должна быть достаточно велика, т.е. RЭ(b+1)>>R1, R2 и тогда rВХ=R1ïêR2. Недостатком подобного каскада является то, что пульсации напряжения питания через делитель R1, R2 передаются на вход и появляются на выходе. Этот эффект можно значительно уменьшить, используя схему на рис.9б. Как и в предыдущем случае, выбирают R1, R2, R3<<RЭ(b+1), тогда RВХ»R3. Шунтирование резистора R2 конденсатором С2 уменьшает проникновение пульсаций напряжения питания на вход каскада, поскольку для пульсаций действие цепи R1 R2 С2 эквивалентно действию интегрирующей цепочки с постоянной времени t=С2(R1ïêR2). Часто вместо С2 R2 устанавливают стабилитрон с подходящим напряжением, что наиболее эффективно для данной схемы. Схема на рис.9в чрезвычайно привлекательна, но требует использования двух источников питания разной полярности. Для нее напряжение смещения равно нулю, поэтому пульсации питания на вход не проникают. Ее входное сопротивление rВХ=R1ïêRЭ (b+1) или RВХ»R1 при R1<<RЭ(b+1). Усиление всех перечисленных каскадов со стороны низких частот ограничивает импеданс конденсатора С1, возрастающий на низкой частоте, поэтому нижняя граничная частота усиления . Основное назначение каскадов усиления с ОК – согласование источников сигнала, имеющих высокое выходное сопротивление, с низкоомной нагрузкой. Классическим примером источника такого сигнала может служить пьезоэлектрический звукосниматель или электретный микрофон. Пример. Рассчитать каскад, согласующий пьезоэлектрический звукосниматель с входом усилителя низкой частоты. Дано: UВХmax=1,0В, rГ=0,1МОм (типичное значение для пьезоэлектрического звукоснимателя), входное сопротивление усилителя rВХ,УС=10кОм, fН=20Гц. Выберем схему на рис.9а. Для простоты расчетов берем R1=R2. 1. Выберем напряжение питания. Размах входного напряжения равен »2×1,4×1=2,8В (так как нам задано среднеквадратичное значение UВХ). С учетом запаса 0,6В на каждый полупериод сигнала необходимо Е³2,8+0,6×2=4В. Выберем Е=6В. 2. Выбор транзистора. Для того чтобы вход усилителя, подключенного к выходу нашего каскада не уменьшал выходной сигнал, необходимо, чтобы rВЫХ<<RВХ,УС, т.е. rГ/(b+1)<<RВХ,УС, поэтому (b+1)>>rГ/RВХ,УС, если учесть, что b>>1, а rГ/rВХ,УС=0,1МОм/10кОм=105Ом/104Ом=10, то b>>10. С физической точки зрения значок “много больше” означает больше, по крайней мере, на порядок. Таким образом b³100. Исходя из этого выбираем транзистор КТ3102Б, имеющий bmin=200, UКЭmax=50В, IКmax=100мА. 3. Чтобы входное сопротивление нашего каскада с ОК не шунтировало выход звукоснимателя, необходимо rВХ>>rГ. У нас rВХ=R1ïêR2ïêRЭ(b+1). Если R1,R2<<RЭ(b+1) и R1=R2, то RВХ=R1/2. Выбираем R1=1,0МОм, тогда RЭ(b+1)>>R1/2. Выбираем RЭ=10×R1/2bmin=10×106/2×200=2500Ом=2,5кОм. Величину разделительной емкости выберем из условия (6) . Рассчитанный каскад представлен на рис.10. 5. В отсутствие входного сигнала UВЫХ=ЕП/2‑0,6В=6/2‑0,6=2,4В. IК»IЭ=UВЫХ/R=2,4/2500=0,00096А»1мА. При этом мощность, рассеиваемая на транзисторе, равна (ЕП-UВЫХ)IК=(6-2,4)×10-3=3,6×10-3Вт=3,6мВт. 6. Коэффициент передачи по напряжению . Упражнения для самоконтроля. Упражнение 1. Рассчитайте каскад с теми же входными данными, используя схему на рис.9в. Упражнение 2. Проанализируйте схему на рис.11. Будет ли она работать хорошо? Для этой схемы предполагается b=100. Резистор R1 рассчитывается так, чтобы обеспечить UВЫХ=5В в отсутствие входного сигнала. Упражнение 3. Не меняя полярности напряжения питания, измените схему на рис.9а так, чтобы в ней можно было применить транзистор типа p-n-p.
