Транзисторные источники тока

Рассмотрим схему эмиттерного повторителя, представленную на рис.6. Будем считать (что обычно соответствует реальным ситуациям) r_Г<<r_ВХ. Тогда U_ВЫХ=U_ВХ-0,6В. При этом ток в эмиттерной цепи равен , а учтя, что получим

(7)

и при b>>1 не зависит от b.

Поскольку величина тока коллектора по нашей модели транзистора зависит только от тока базы, мы можем включить в коллекторную цепь какую-нибудь нагрузку и ток через нее не будет зависеть от величины нагрузки до тех пор, пока эмиттерный повторитель работает в нормальном режиме, т.е. пока напряжение на коллекторе больше, чем на эмиттере. Это интересное свойство позволяет реализовать устройства, именуемые “стабилизатор тока” (рис.12).

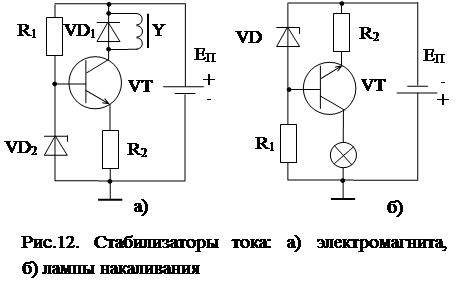

На схеме рис.12а входное напряжение задается параметрическим стабилизатором напряжения. Диод, включенный параллельно катушке магнита, защищает транзистор от ЭДС самоиндукции, возникающей при выключении тока. Поскольку электромагниты обычно имеют обмотки из медного провода, имеющего большой температурный коэффициент сопротивления, то обеспечить постоянное магнитное поле можно, только применив стабилизацию тока.

Схема рис.12б является примером источника тока с заземленной нагрузкой. В этой схеме исключается бросок тока, возникающий при традиционном включении ламп накаливания из-за того, что сопротивление холодной лампы много меньше, чем нагретой. Благодаря применению стабилизатора тока срок службы лампы увеличивается в несколько раз.

Упражнение. Рассчитайте стабилизатор тока для лампы 6В, 21Вт.
