С общим коллектором и общим эмиттером

НИЗКОЧАСТОТНАЯ ГРАНИЦА ПОЛОСЫ УСИЛЕНИЯ КАСАДОВ

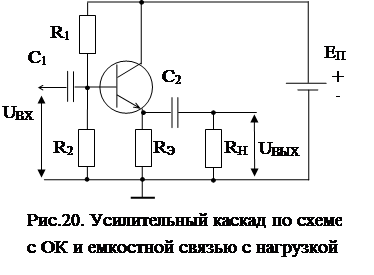

Включим усилительный каскад с ОК по схеме на рис.20. На средних частотах, т.е. на таких, на которых импедансы конденсаторов С₁ иС₂ невелики по сравнению с r_ВХ и R_Н соответственно, коэффициент усиления близок к единице.

Однако в схеме есть два фильтра высоких частот, т.е. таких фильтра, которые пропускают сигнал выше определенной частоты. Эти фильтры представлены дифференцирующими цепочками С₁(R₁||R₂) и С₂R_Н. Каждая из них образует частотно-зависимый делитель напряжения С₁(R₁||R₂) – для входного сигнала, С₂R_Н ‑ для выходного. Их граничные частоты:

. (26)

Если схема рассчитана правильно, для нее R_Эb>>R₁R₂, и

. (27)

Если частоты f_Н1 и f_Н2 различны, то низкочастотную границу усиления f_Н определяет большая из частот. В случае их равенства (что на практике встречается весьма редко)

f_Н=2f_Н1=2f_Н2. (28)

В усилителе с ОЭ (рис.21) к тем же причинам, что ограничивают полосу усиления со стороны нижних частот в схеме с ОК, добавляется еще одна – изменение импеданса в эмиттерной цепи каскада.

В схеме на рис.21а частота, на которой усиление каскада упадет в раз, равна:

(29)

(при этом считается, что ).

Для каскада на рис21б

(30)

Наибольшая из частот f_Н1, f_Н2, f_Н3 определяет нижнюю границу усиления каскада.

8. РАБОТА УСИЛИТЕЛЕЙ С ОБЩИМ ЭМИТТЕРОМ И ОБЩИМ КОЛЛЕКТОРОМ В ОБЛАСТИ ВЫСОКИХ ЧАСТОТ

Существуют две группы причин, ограничивающих полосу усиления транзисторных каскадов в области высоких частот.

Первая группа связана с падением коэффициента усиления по току с ростом частоты. Вторая – с наличием в транзисторе и схеме паразитных емкостей, образующих совместно с элементами схемы фильтры низких частот.
