Схемы включения

Схемы замещения и включения транзисторов.

ИССЛЕДОВАНИЕ ХАРАКТЕРИСТИК И ПАРАМЕТРОВ

ТРАНЗИСТОРА

Цель работы: Ознакомление с принципом работы, парамет­рами и схемами включения транзистора, ис­следование его характеристик и режимов ра­боты. Изучение процессов усиления тока и напряжения транзистором.

Лабораторное занятие рассчитано на 2 часа.

Для измерения параметров транзистора пользуются его статичес­кими характеристиками и схемой замещения транзистора как четырех­полюсника, представленной на рис. 1

Рисунок 1

Пояснения к схеме представленной на рис. 1.

U₁ - входное напряжение;

h₁₁ - входное сопротивление транзистора:

h₁₂ - коэффициент обратной связи по напряжению:

h₂₁ - коэффициент прямой передачи тока:

h₂₂ - выходная проводимость:

1. Схема с общей базой (рис. 2) – базовый электрод транзистора яв­ляется общим для входной и выход­ной цепей транзистора. Входной ток равен току эмиттера. Усиление по току отсутствует, так как I₂ < I₁.

Рисунок 2

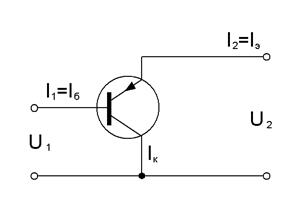

2. Схема с общим эмиттером (рис. 3) – во входной цепи проходит ма­ленький ток базы I_б, поэтому входное сопротивление транзисто­ра велико. Выходное сопротивле­ние меньше, чем в схеме с об­щей базой, это позволяет осу­ществить согласования между кас­кадами усилителя без согласую­щих трансформаторов.

Рисунок 3

3. Схема с общим коллектором (рис. 4) – отличается мальм выходным сопротивление, т.к. во входной цепи течет ток эмит­тера I_э. Входное сопротивле­ние большое, так как выход­ным является ток базы. Схе­ма применяется в качестве согласующего элемента между наг­рузкой с малым сопротивлением и выходом предыдущего каскада, обладающим большим выходным сопротивлением.

Рисунок 4
