Лабораторная работа №1

Тема: "Основы речной гидрологии"

Цель работы: Проанализировать схему водного бассейна и построить график нарастания площади водосбора реки, используя данные камеральной обработки прилагаемой карты местности.

Требуется:

1. Дать основные характеристики и понятия речной гидрологии и эле-ментов речной системы.

2. Произвести камеральную обработку участка речного бассейна по прилагаемой карте.

3. Изобразить схему заданного участка водного бассейна.

4. Построить график нарастания и круговой график площади водосбора реки.

Последовательность выполнения работы.

На карте местности изучается и анализируется выделенный контур речного бассейна.

Главная река со всеми ее притоками образует речную систему, которая представлена в виде схемы.

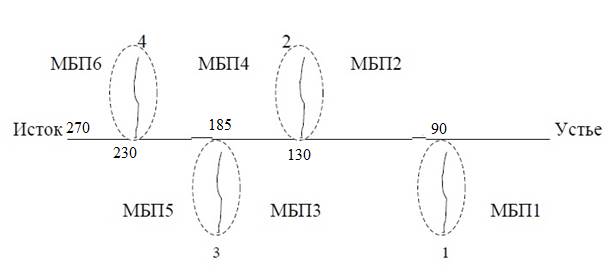

Рис.1 Схема речной системы.

Река – это постоянно действующий водоток, протекающий в естественном русле с повышенных частей земной поверхности к пониженным, питающихся стоком атмосферных осадков и грунтовых вод с площади своего бассейна. Река, впадающая в океан, море или озеро, называется главной рекой. Реки, впадающие в главную реку, называются притоками.

Место реки, с которого она определяется в виде постоянного водотока, называют истоком. Если река вытекает из болота, истоком считается место, где появляется поток с постоянным руслом. Если же река вытекает из озера, истоком принято считать створ в месте выхода реки. Истоком может быть створ в месте слияния двух рек.

Место впадения реки в море, озеро или другую реку называют устьем.

Основными характеристиками речной системы являются протяженность рек, их извилистость и густота речной системы.

Длина реки - это расстояние от устья до истока по стержню реки с учетом ее извилистости, то есть по линии, соединяющей точки на поперечных сечениях реки с наибольшими поверхностными скоростями течения.

Густота речной сети оценивается отношением суммы длин всех рек бассейна данной реки к площади к площади ее бассейна и называется коэффициентом густоты речной сети.

Фарватер -судовой ход, безопасный в навигационном отношении проход по водному пространству (реке, озеру, морю, проливу, фиорду и др.), характеризующийся достаточными глубинами и отсутствием препятствий для судоходства.

Питание реки водой осуществляется за счет стока поверхностных и грунтовых вод с определенной площади земной поверхности, которая называется бассейном или водосбором.

Различают следующие характерные площади водосбора: полная площадь водосбора реки или речной системы в целом; частные водосборные площади, относящиеся к отдельным частям бассейна; площадь водосбора в створе реки, равная площади от истока до данного створа. При этом, чем ниже по течению расположен створ, тем больше площадь водосбора.

Величину водосборной площади определяют планиметрированием площади, ограниченной водораздельной линией.

Водосборная площадь – это важнейший параметр речного бассейна, используемый в большинстве гидрологических расчетов.

Определение площади водосбора притоков и главной реки, а так же межбассейнового пространства (МБП) можно произвести с помощью планиметра или по результатам замера на карте (см. табл. 1).

Табл.1

Характеристика	Данные
Общая протяженность реки, км
Места впаденияпритоков, км отустья реки приток №1правый приток №2 левый приток№3 правый приток №4 левый
Площадь водосбора притоков, км^2 приток №1 проток №2 приток №3 приток. №4
Площадь водосбора бес приточных участков(МБП) реки, км^2 Участок №1 Участок №2 Участок №3 Участок №4 Участок №5 Участок №6

Вычисление площадей и сумм ведется в табличной форме (табл. 2)

Табл. 2

Наимен. площади	Расст. От устья	Площадь, км^2	Наимен. площади	Расст. От устья	Площадь, км^2
F	∑F	F	∑F
Левый берег	Правый берег
МБП 6	-			МБП 5	-
Пр 4				Пр3
МБП 4	-			МБП 3	-
Пр 2				Пр1
МБП 2	-			МБП 1	-
	∑=1860		∑=2155

Находим полную площадь водосбора бассейна реки:

F = F_nб + Р_{л б} = 1860 + 2155 = 4015км

Строим график нарастания водосборной площади для правого и левого берегов (рис 2), а так же совмещенный (общий, рис 3).

Рис.2 График нарастания водосборной площади для правого и левого берегов.

Рис.3 График нарастания водосборной площади совмещенный.

Вычисляем исходные данные для построения кругового графика водосборной площади и результаты заносим в таблицу и изображаем графически (табл.3).

Таблица 3

Наименование площади	Величина площади
F, км^2	%	градусы
	Левый берег
Приток 2 Приток 4 Межбассейное пространство: МБП 2 МБП 4 МБП 6		5,2 6,7   15,7 12,2 6,5	18,8 24,2   56,5 23,3
Итого:	∑F=1860	46,3	166,8
	Правый берег
Приток 1 Приток 3 Межбассейное пространство: МБП 1 МБП3 МБП 5		9,7 4,2   15,2 7,6	15,2   54,7 27,3
Итого:	∑F=2155	53,7	193,2
Всего:	∑F=4015	100,0	360,0
