Инструментальные средства поддержки разработки систем ПО

Технология программирования в целом и средства поддержки разработки ПО, в частности, развиваются настолько быстро, что даже простое перечисление основ­ных инструментальных систем заняло бы в этой книге слишком много места. Вот почему ниже мы остановимся кратко лишь на нескольких проектах в области технологии программирования, которые интересны в контексте данного издания.

Любая развитая технологическая система должна поддерживать все основные этапы создания проектируемого программного комплекса. Для достижения этой цели в общей структуре типовой технологической системы поддержки разработ­ки (рис. 6.3) обычно выделяют базу данных проекта; подсистему автоматизации проектирования и программирования; подсистемы отладки, документирования и сопровождения, а также подсистему управления ходом выполнения проекта.

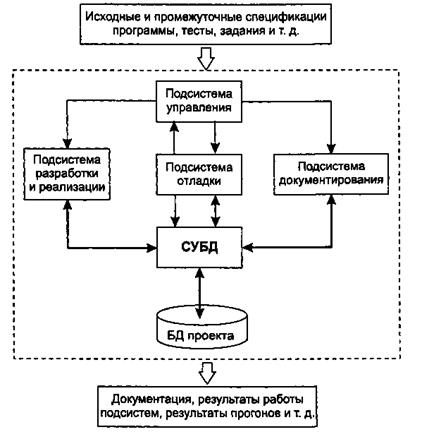

Рис. 6.3. Общая структура типовой технологической системы поддержки разработки

Развитые библиотечные системы поддержки разработки используются в настоя­щее время во всем мире во всех сколько-нибудь серьезных программных проек­тах. Но в подавляющем большинстве случаев такие системы достигли уровня удобства работы с ними квалифицированных программистов. Нас же, прежде всего, интересуют системы и проекты, в которых имеются тенденции к экспли­цитному представлению технологических знаний, даже если они и не базируют­ся на идеях и методах ИИ.

Один из таких проектов - Gandalf [Haberman et al., 1986] - ориентирован на ав­томатизированную генерацию систем разработки программного обеспечения. Исследования, выполняемые в рамках проекта Gandalf, касаются трех аспектов поддержки проектирования ПО: управление проектом, контроль версий и инкрементное программирование, а также интеграция их в единую среду. Управление в Gandalf-среде базируется на предположении, что разрабатываемый проект дол­жен трактоваться как множество абстрактных типов данных, над которыми могут выполняться лишь определенные операции. Средством, реализующим данную концепцию, явилась система SDC (Software Development Control), представляю­щая собой набор программ, первоначально реализованных на языке Shell в систе­ме UNIX, а позднее переведенная на язык С.

Исследования в области контроля версий были начаты еще Л. Коопридером на базе проекта FAFOS [Habermann et al., 1976], где изначально анализировались возможности создания семейства операционных систем. Была разработана нота­ция для описания взаимодействия между подсистемами, для описания различ­ных версий подсистем (исходного и объектного кода, документации и т. п.) и для описания действующих на этапе разработки механизмов (компиляция, редакти­рование связей и т. п.). Затем был создан специальный язык Intercol как средство описания взаимосвязи и версий модулей в системе. И, наконец, в систему были встроены знания о том, как конструировать систему из частей, не заставляя зани­маться этим пользователя. В развитие этих работ была создана система SUCE, в рамках которой отслеживались различия между реализациями (версиями, кото­рые действительно дают код для ряда спецификаций) и композициями (версия­ми, определяющими новые подсистемы как группы существующих подсистем).

В системе LOIPE (Language-Oriented Incremental Programming Environment) инкрементная компиляция выполняется на уровне отдельной процедуры. Достоин­ством такого подхода является то, что при коррекции процедуры на уровне ло­кальных объектов или типов перекомпилируется только она. Если же меняется спецификация, то перекомпилируются и все зависящие от нее процедуры. Поль­зовательский интерфейс с LOIPE-системой базируется на подсистеме синтакси­чески-ориентированного редактирования ALOE (A Language-Oriented Editor). Целью разработки этой подсистемы было исследование возможности создания и использования синтаксически-ориентированных редакторов в качестве базиса для сред программирования.

Анализ литературы последних лет по технологии программирования показыва­ет, что новой ветвью в технологии промышленной разработки и реализации, сложных и значительных по объему систем программного обеспечения явля­ется CASE-технология (Computer Aided Software Engineering) [BYTE, 1990].

Первоначально CASE-технология появилась в проектах создания промышлен­ных систем обработки данных. Это обстоятельство наложило свой отпечаток и на инструментальные средства CASE-технологии, где самое серьезное внимание уделялось, по крайней мере, в ранних CASE-системах, поддержке проектирова­ния информационных потоков. В настоящее время наблюдается отход от ориен­тации на системы обработки данных, и инструментальные средства CASE-тех­нологии становятся все более универсальными.

Все средства поддержки CASE-технологии делятся на две большие группы: САSE-Toolkits и CASE-Workbenches. Хороших русских эквивалентов этим терми­нам нет. Однако первые часто называют «инструментальными сундучками» (па­кетами разработчика, технологическими пакетами), а вторые - «станками для производства программ» (технологическими линиями).

По определению [BYTE, 1990] CASE-Toolkit - коллекция интегрированных программных средств, обеспечивающих автоматическое ассистирование в решении задач одно­го типа в процессе создания программ.

Такие пакеты используют общее «хранилище» для всей технической и управля­ющей информации по проекту (репозиторий), снабжены общим интерфейсом с пользователем и унифицированным интерфейсом между отдельными инстру­ментами пакета. Как правило, CASE-Toolkit концентрируются вокруг поддерж­ки разработки одной фазы производства программ или на одном типе приклад­ных задач.

Все вышесказанное справедливо и по отношению к CASE-WorkBench. Но здесь, кроме того, обеспечивается автоматизированная поддержка анализа решаемых задач по производству программного обеспечения, которая базируется на общих предположениях о процессе и технологии такой деятельности; поддерживается автоматическая передача результатов работ от одного этапа к другому, начиная со стадии проектирования и кончая отчуждением созданного программного продук­та и его сопровождением.

Таким образом, CASE-WorkBench является естественным «замыканием» технологии разработки, реализации и сопровождения программного обеспечения.

В настоящее время «типовая» система поддержки CASE-технологии имеет функци­ональные возможности, представленные на рис. 6.4.

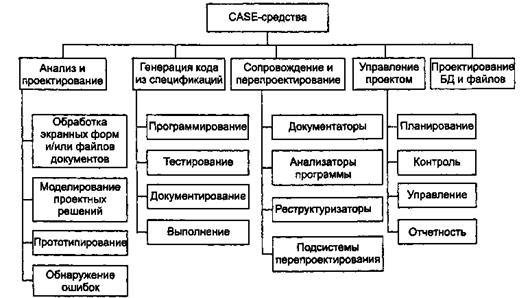

Рис. 6.4. Функциональные возможности типовой системы поддержки CASE-технологии

Как следует из этой Н-диаграммы, в CASE-среде должны поддерживаться все ос­новные этапы разработки и сопровождения процессов создания программных систем. Однако уровень такой поддержки существенно различен. Так, например, если говорить об этапах анализа и проектирования, большинство инструмен­тальных пакетов поддерживает экранные и отчетные формы, создание прототипов, обнаружение ошибок. Значительная часть этих средств предназначена для ПЭВМ. Многие поддерживают такие широко используемые методологии, как структурный анализ DeMarco или Gane/Sarson, структурное проектирование Yourdan/Jackson и некоторые другие. Существуют специализированные пакеты разработчиков для создания информационных систем, например Ana Tool (Ad­vanced Logical Software) для Macintosh; CA-Universe/Prototype (Computer Asso­ciates International) для ПЭВМ. Имеются CASE-среды и для поддержки разра­ботки систем реального времени.

В среде разработчиков ПО существуют две оценки данного подхода: часть из них считает, что CASE-технология кардинально меняет процессы разработки и эксп­луатации ПО, другие отрицают это и оставляют за инструментальными сред­ствами CASE лишь функцию автоматизации рутинных работ [BYTE, 1989]. Од­нако анализ литературы показывает, что CASE средства все-таки «сдвигают» технологии разработки ПО с управления выполнением проектов в сторону мето­да прототипизации. И этот сдвиг, на наш взгляд, чрезвычайно важная тенденция в современной технологии программирования.
