Всасывающие фильтры

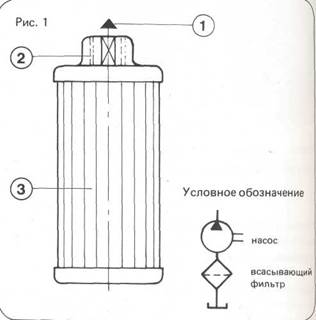

Всасывающие фильтры (рис.1) устанавливаются во вса­сывающей магистрали насоса.

Фильтрующий элемент имеет резьбовое подключение 2. Жидкость из насоса всасывается через фильтроэлемен-том 3. Очищенная рабочая жидкость попадает в гидро­систему 1. Недостатком такого фильтра является то, что доступ к нему и, следовательно, уход затруднен. Кро­ме того, всасывающий фильтр мешает всасыванию рабо­чей жидкости насосом. Следует особо учесть тот факт, что по этой причине всасывающие фильтры не могут устана­вливаться на насосах определенных типов. Тонкость фильтрации всасывающего фильтра обычно составляет > 100 мкм.

Для того, чтобы при загрязнении фильтроэлемента или при пуске установки в холодном сотоянии не возникало перебоев в работе фильтра, фильтроэлементы можно ос­настить байпасными клапанами. Давление открытия со­ставляет 0,2 бара.

Оснастка

Всасывающий фильтр с байпасным клапаном
