Сливной фильтр

Напорный фильтр

Напорный фильтр устанавливается в магистрали нагне­тания гидросистемы. Это бывает, например, в точке под­ключения линии нагнетания насоса перед сервоклапаном или перед регулятором потока, рассчитанным на малый расход.

Однако, как правило, фильтр устанавливается непос­редственно перед регулирующим или управляющим устройством.

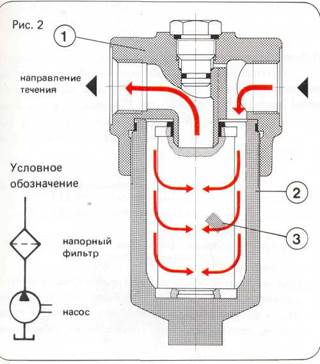

На рисунке 2 изображен напорный фильтр (тип DF), предназначенный для установки в линии нагнетания.

Фильтр состоит из корпуса с фильтрующей головкой 1, ввинчиваемой фильтрующей оболочки 2 и фильтрующе­го элемента 3.

Поскольку напорный фильтр работает на максимальном давлении, он должен обладать высокой стабильностью. Такой фильтр должен выдерживать перепад давления в 315 бар.

Основные характеристики:

Рабочее давление до 420 бар

Расход до 330 л/мин при Др = 0,8 бар

Тонкость фильтрации 1,5, Юмкм

Сливной фильтр является наиболее распространенным фильтром и устанавливается на сливной линии. Это оз­начает, что рабочая жидкость из гидросистемы через фильтр подается в бак.

Фильтр устанавливается непосредственно в резервуарах (рис. 3) или перед ними в магистрали.

На рисунке 3 изображен фильтр, который с помощью крепежного фланца 1 устанавливается на крышке ре­зервуара. Корпус 2 вместе с хвостовиком фильтра вхо­дит непосредственно в бак. Преимуществом фильтров такого типа является доступность и простота ухода. Сняв крышку 3, можно легко вытащить фильтроэлемент.

Важно также и то, что фильтроэлемент 5 защищен филь­трующей оболочкой, которая снимается вместе с филь-троэлементом. Таким образом, удается предотвратить вытекание накопившихся осадков в бак рабочей жид­кости. Во избежание перебоев в работе, возникающих в результате смены фильтроэлементов или при очистке фильтров, рекомендуется применять сдвоенные филь­тры.

Сдвоенный фильтр состоит из двух фильтров, располо­женных параллельно друг к другу. При съеме одного из элементов включается другой без остановки гидроси­стемы.
