Соединения труб и присоединительная арматура
|
|
|
|
Соединения труб и присоединительная арматура
|

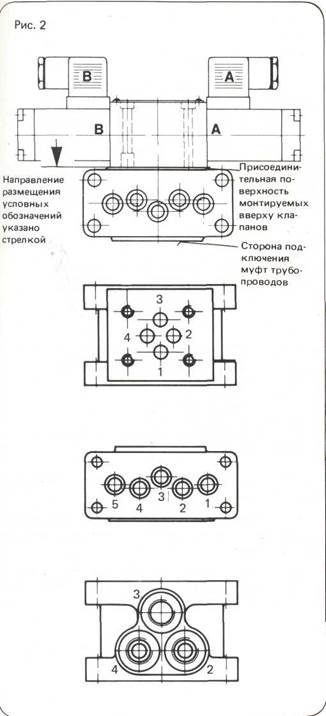

Принцип, схема сопряжен, блока с обозначением плит
Изображение блока горизонтального сцепления отличается от обычных изображений принципальных схем (рис. 3).
Пример:
1 крепежная плита
2 присоединительная плита для поточного клапана
3 разделительная плита
4 направляющая плита
5 разделительная плита
6 присоединительная плита распределителя
7 разделительная плита
8 присоединительная плита клапана ограничения давл.
9 разделительная плита
10 присоединительная плита распределителя
11 разделительная плита
12 направляющая плита
13 разделительная плита
14 присоединительная плита прецизионного дросселя
15 разделительная плита
16 присоединительная плита редукционного клапана
17 крепежная плита
Условные обозначения
|
|
|
|
|
|
