Синхронные триггеры со статическим управлением

Синхронные триггеры имеют дополнительный, синхронизирующий, вход. Сигнал на этом входе разрешает приём сигналов с информационных входов. При его отсутствии информационные входы логически отключаются и сигналы на них не влияют на состо-яние триггера. За счёт синхронизации обеспечивается одновременный приём сигналов разными частями схемы в заданные временные

интервалы. Различают синхронные триггеры со статическим и динамическим управлением.

Синхронный RS – триггер состоит из асинхронного триггера с прямыми (рисунок 4.4, а) или инверсными (рисунок 4.4, б) входами, на входах R и S которого включены логические элементы И или И-НЕ. С их помощью обеспечивается передача информа-циионных сигналов R и S на входы статического триггера только при С = 1. Смена уровней на информационных входах допускается лишь при С = 0. Логика функционирования триггера описывается выражением:

г)

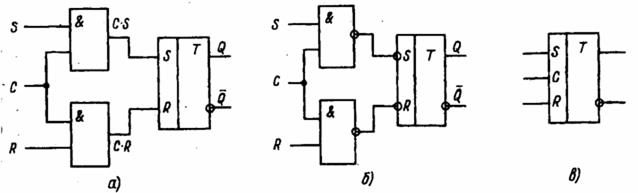

Рисунок 4.4 – Синхронный RS – триггер со статическим управлением: а) на основе

статического RS - триггера с прямыми входами; на основе статического RS - триггера

с инверсными входами; в) УГО; г) логическое выражение функционирования

Синхронный D – триггер имеет информационный вход D и управляющий вход С. Его функционирование определяется таблицей состояний (рисунок 4.5, а). При С = 1 триггер устанавливается в состояние, определяемое логическим уровнем на входе D. При С = 0 он сохраняет предыдущее состояние. Функционирование синхронного триггера описывается логическим выражением: . Логические структуры и УГО D – триггера приведены на рисунках 4.5 б, в, г.

д е)

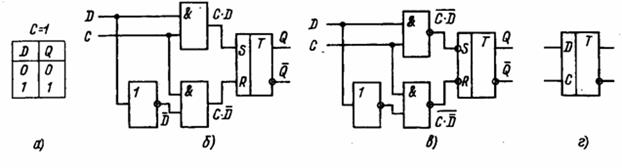

Рисунок 4.5 – Синхронный D – триггер со статическим управлением: а) таблица функционирования; б) на основе статического RS - триггера с прямыми входами; в) на основе статического RS - триггера с инверсными входами; г) УГО; д) графики работы

D-триггера; е) логическое выражение функционирования

Синхронный Т-триггер имеет только тактовый вход Т (рисунок 4.6, в) и меняет своё состояние на противоположное по фронту каждого нового тактового импульса. Т-триггер можно получить на основе D-триггера (рисунок 4.6, а) или RS-триггера (рисунок 4.6, б). Каждый раз по фронту сигнала Т триггер меняет своё состояние (рисунок 4.6, в).

При подаче сигнала Т на вход С триггера, Т-триггер будет менять своё состояние по срезу тактового импульса.

а б в

г

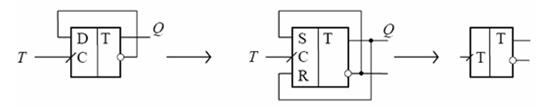

Рисунок 4.6 – Т-триггер: а)преобразование D-триггера в Т-триггер; б) преобразование RS-триггера в Т-триггер; в) УГО Т-триггера; г) графики работы Т-триггера
