Нагрев слитков

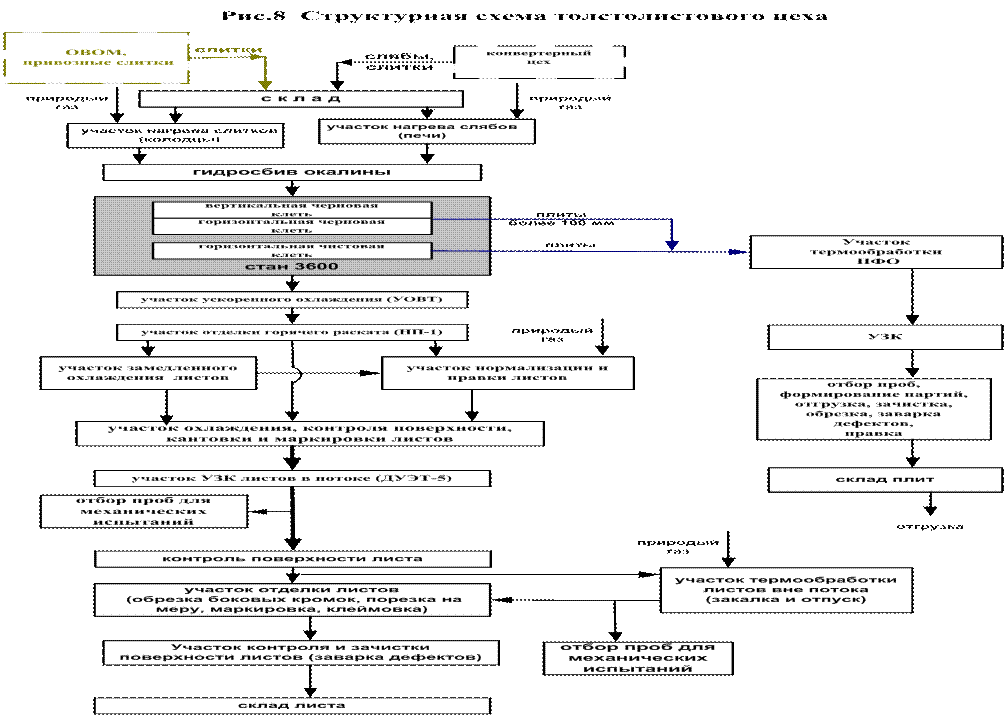

Участок нагрева металла перед прокаткой

Слябов к нагреву под прокатку.

Складирование, контроль и подготовка слитков и

Слябы из конвертерного цеха в толстолистовой перевозятся на железнодорожных платформах или автослябовозами поплавочно и поступают на склад слябов, где производят приемку, накопление и подготовку металла к нагреву под прокатку.

При подготовке слябов большое значение придаётся зачистке поверхностных дефектов, что экономит трудозатраты при окончательной отделке готового проката. Участок для подготовки слябов оборудован полупортальными магнитными кранами для раскладывания и кантовки слябов на стеллажах.

Для нагрева слитков перед прокаткой в отделении нагревательных колодцев установлены 16 рекуперативных колодцев с одной верхней горелкой, каждый из которых работает независимо от других. Управление тепловым режимом производится автоматически. Краткая техническая характеристика нагревательных колодцев приведена в таблице. Каждый колодец оборудован напольно-крышечным краном. Посадку слитков в колодцы, выдачу и транспортировку нагретых слитков

на стационарный слиткоопрокидыватель производят при помощи клещевых колодцевых кранов. Слиток, положенный на приемный рольганг головной частью вперед, направляется к весам с поворотным устройством. После поворота на 180⁰ и взвешивания, слиток по рольгангу подается к прокатному стану.

Таблица

Техническая характеристика нагревательных колодцев ТЛЦ

Наименование показателя	Ед.изм.	Значение
Количество ячеек в отделении	шт.
Количество независимых ячеек в группе колодцев	шт.
Основные размеры ячейки колодца:
длина (по оси)	мм
ширина (по оси)	мм
ширина (по углам)	мм
высота ячейки	мм
площадь пода	м^2	32,5
объем рабочей камеры	м^3	134,9
Шлакоудаление из колодца		сухое
Топливо		Природный газ
Теплота сгорания топлива	МДж/м^3 (ккал/м^3)	33,70 (8050)
Давление газа в коллекторе	кПа (кгс/м^2)	7,85-9,81(800-1000)
Давдение газа перед горелкой	кПа (кгс/м^2)	0,29-2,94 (30-300)
Максимальный расход топлива	м^3/ч
Максимальный расход воздуха для горения	м^3/ч
Максимальный расход компрессорного воздуха	м^3/ч
Давление компрессорного воздуха	кПа	127,49
Тип рекуператора для подогрева воздуха для горения		Трубчатый керамический
Температура подогрева воздуха в керамическом рекуператоре	°С	до 850
Поверхность нагрева керамического рекуператора	м^2
Тип рекуператора для подогрева компрессорного воздуха		Металлический петлевой
Температура подогрева компрессорного воздуха	°С	до 300
Поверхность нагрева металлического рекуператора	м^2

Материал трубок		Х17
Параметры нагреваемых слитков:
ширина	мм	от 1000 до 2500
высота	мм	от 1900 до 3000
масса	кг	от 8000 до 30000
Параметры подкатов:
толщина	мм	от 350 до 420
ширина	мм	от 1500 до 1800
высота	мм	от 2600 до 3400
масса	кг	от 3000 до 16000
Тип горелки		двухпроводная инжекционная
Количество горелок	шт.
Место установки горелки		торцовая стенка
