Применяемые приборы

1. фотоэлектрический люксметр типа Ю-16, Ю-116, Тесто-540.

2. рулетка или линейка.

Фотоэлектрический люксметр типа Ю-16 или Ю-116 предназначен для измерения освещенности (лк)

Рис. 3.1 Люксметр Ю-16

1 - измеритель (гальванометр); 2 – клеммы; 3 – переключатель пределов измерения; 4 – фотоэлемент; 5 – фильтр.

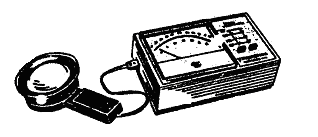

Рис. 3.2 Люксметр Ю-116

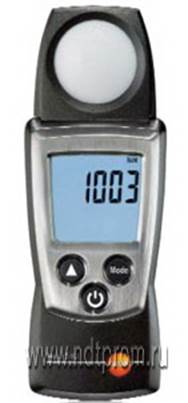

Рис. 3.3 Люксметр Тесто-540

Люксметр Ю-16 градуировав для ламп накаливания. При изме­рении естественной освещенности необходимо вводить поправочный коэффициент К = 0,8,

Принцип действия фотоэлектрического люксметра основан на явлении фотоэлектрического эффекта. При освещении фотоэлемента в замкнутой цепи, состоящей из фотоэлемента и измерителя, возни­кает ток, который отклоняет стрелку измерителя.

Величина тока и, следовательно, отклонение стрелки измери­теля пропорциональны освещенности рабочей поверхности фотоэле­мента.

Люксметр Ю-16 имеет три основных предела измерения (25:100;500) и три дополнительных (2500; 10000; 50000).

На корпусе прибора (I) расположены две клеммы (2) для подсоединения селенового фотоэлемента (4) и переключатель пределов измерения (3). Для излучения больших уровней освещенности на фо­тоэлемент надевается фильтр (5). Фильтр повышает пределы измере­ния в 100 раз.

Погрешность люксметра имеет максимальную величину в начале шкала, поэтому для большей точности измерения при малых отклоне­ниях стрелки следует переходить на меньший предел измерения.

Люксметр Ю-116 имеет две шкалы: 0-100 в 0-30. На каждой шкале точками отмечено начало диапазона измерений (на шкале 0-30 точка находится над отметкой 5, на шкале 0-100 над отмет­кой 17).

Для уменьшения погрешности применяется насадка на фотоэлемент, состоящая полусферы и пластмассового кольца. Насадка обозначена буквой К. Эта насадка применяется совместно с одной из трех других насадок М, Р, Т. Каждая из этих трех насадок совместно с насадкой К образует три поглотителя с коэффициентом ослабления 10, 100, 1000 и применяется для расширения диапазонов измерений.

При нажатой правой кнопке следует пользоваться шкалой 0-100.

При нажатой левой кнопка следует пользоваться шкалой 0-30.

Показания прибора умножают на коэффициент пересчета шкалы (коэффициент ослабления) в зависимости от применяемых насадок.

Измерения следует начинать последовательно с насадки К, Т; К, Р; К, М и при каждой насадке сначала нужно нажать правую кнопку, а затем левую.

Если при насадке К, М и нажатой левой кнопке стрелка не доходит до 5 делений по шкале 0-30, измерения производятся без насадок.

Коэффициент пересчета шкалы (коэффициент ослабления) для насадок К, М=10; К, Р=1000; К, Т=1000; без насадок, с открытым фотоэлементом =1.

Как правило, при определении освещенности фотоэлемент устанавливается горизонтально на рабочих местах, а отсчет по из­мерителю, также расположенному горизонтально, производится на некотором расстоянии от фотоэлемента, чтобы тень от проводящего измерения не попадала на фотоэлемент.

Очень компактный, легкий и удобный в эксплуатации люксметр Тесто-540 имеет большой диапазон измерения освещенности до 100000 люкс, что присуще в основном дорогим профессиональным системам. Наличие в приборе Testo 540 сенсора адаптированного к спектральной чувствительности глаза, делает прибор идеальным для измерения интенсивности света. Функция Hold служит для легкого считывания данных измерений. Отображение макс./мин. значений происходит нажатием одной кнопки.
Отличительные особенности:
• небольшой размер прибора
• диапазон измерения до 100000 люкс
• сенсор адаптируется к спектральной чувствительности глаза
• функция Hold и отображение макс./мин. значений

Диапазон измерения, люкс	0…100000
Погрешность, %
Ед. измерения	Люкс, Фут-кандела
Размер, мм	113 x 46 х 25
Межповерочный интервал	12 месяцев

Полученная фактическая освещенность должна быть больше или равна нормируемой минимальной освещенности, умноженной на коэффициент запаса. При несоблюдении этого соотношения осветительная установка непригодна для эксплуатации.
