Виды цепных передач

Назначение цепных передач

Цепные передачи применяются для передачи движения между параллельными валами при значительных межосевых расстояниях, когда зубчатые передачи не применимы, а ременные недостаточно надежны.

В зависимости от назначения цепи делятся на три группы:

1) грузовые;

2) тяговые;

3) приводные;

Зубчатые цепи с шарнирами качения состоят из набора рабочих пластин, соединенных между собой призмами или вкладышами качения. Зубчатые цепи зацепляются с зубьями звездочек торцовыми поверхностями, они применяются при больших скоростях и неравномерной нагрузке.

Наиболее распространеные типы приводных цепей – это роликовые (рис.1, а); втулочные (рис.1, б); зубчатые (рис.1, в). Роликовые цепи составляют до 90% от выпускаемых приводных цепей, их собирают из внутренних и наружных звеньев.

а) б) в)

Рис.3 Типы цепных передач: а – с роликовой цепью; б – с втулочной цепью; в – с зубчатой цепью

Роликовая цепь (рис.2) состоит из наружных Н и внутренних Вн звеньев (каждое из которых состоит из двух пластин), шарнирно соединен­ных с помощью валиков и втулок. Наружные и внутренние звенья в цепи чередуются. Сцепление со звездочкой осуществляет­ся роликом 1, свободно сидящим на втулке 2, запрессованной в пластины 3 внутреннего звена. Валик 4запрессован в пластины 5 наружного звена. Валики (оси) цепей выполняют ступен­чатыми или гладкими.

Материал пластин роликовых цепей — сталь 50 (с закалкой до HRC (38—45); валиков, втулок, роликов — стали 15, 20, 25 (с последующей цементацией и закал­кой до HRC (52—60).

Рис.4 Роликовая цепь: 1 – ролик; 2 – втулка; 3 – пластины внутреннего звена; 4 – валик; 5 – пластины наружного звена

Втулочные цепи (рис.3) по конструкции аналогичны предыдущим. Эти цепи отличаются от роликовых отсутствием ролика, что удешевляет цепь и уменьшает габариты и массу при уве­личенной площади проекции шарнира. В зацепле­ние с зубьями звездочки входит непосредственно втулка; изнашивание звездочки значительно большее, чем при использо­вании роликовой цепи.

Рис.5 Втулочная цепь: 1 – пластины внутреннего звена; 2 – пластины наружнего звена

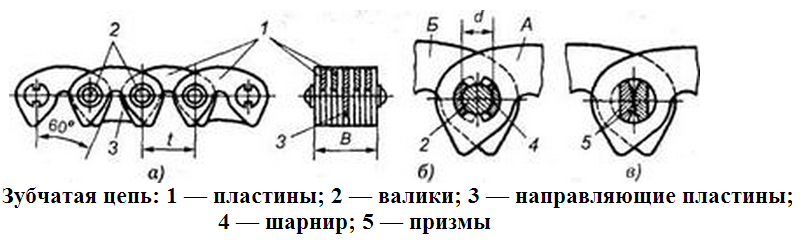

Зубчатые цепи (рис. 4) состоят из набора зубчатых пластин 1, шарнирно соединенных между собой с помощью валиков 2 (рис. 11, а). Каждая пластина имеет по два зуба со впадиной между ними для размещения зуба звездочки. Рабочие (внешние) поверхности зубьев этих пластин (поверхности контакта со звездочками, ограничены плоскостями и наклонены одна к другой под углом вкли­нивания , равным 60°). Этими поверхностями каждое звено садится на два зуба звездочки. Зубья звездочек имеют тра­пециевидный профиль.

Рис.6 Зубчатая цепь: 1 – пластины;2 – валики; 3 – направляющие пластины; 4 – шарнир; 5 – призмы
