ЛИСТ 8. Резьбовое соединение
Целевое назначение листа: изучить соединения, осуществляемые непосредственным свинчиванием соединяемых деталей, без применения специальных соединительных частей. Методические указания к листу. В практике выполнения машиностроительных чертежей часто встречаются соединения деталей с помощью резьбы. Условие задания представлены в таблице 12, на рисунке 32 пример решения задания, где главный вид замечен фронтальным разрезом. При выполнении задания вполне допустимо соединять половину разреза с половиной вида, часть вида с частью разреза, применять местные разрезы. Соединение осуществляется свинчиванием деталей, одна из которых имеет резьбу на стержне, а другая в отверстии, при одном и том же профиле резьбы, диаметре и шаге (рисунок 31).
Рисунок 31 – Резьбовое соединение

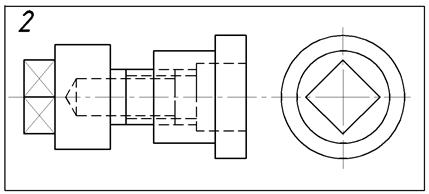

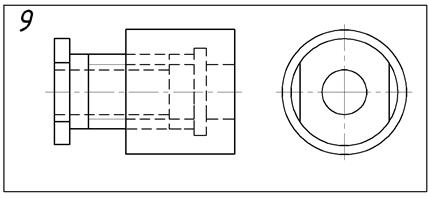

Таблица 12 – задания к листу 8
Продолжение таблицы 12
Продолжение таблицы 12
Продолжение таблицы 12
Порядок выполнения листа. На листе формата А4 выполнить резьбовое соединение двух деталей. Номера сборочной единицы брать из таблицы 12 согласно варианту. Изображения соединяемых деталей должны выполняться той же величины, какую они имеют на рисунке, относящемуся к варианту задания. На формате А4 представить решение задачи в двух вариантах: выполнение резьбового соединений в разрезе и соединение половины разреза с половиной вида (рисунок 33). Возможно применение изображение части вида и части разреза (рисунок 32). Рисунок 32 – Изображение резьбового соединения Рисунок 33 – Пример листа 8
СОДЕРЖАНИЕ
Введение ……………………………………………… 3 Рабочая программа дисциплины и содержание графических работ………………………………………………………………... 5 Правила оформления чертежей…………………………………. 9 Индивидуальные задания и примеры их выполнения……….. 20 Лист 1. Титульный лист………… …………………………… 20 Лист 2. Контур детали…………………………… ……….. 21 Лист 3. Геометрические тела……………………………… … 27 Лист 4. Построение третьей проекции модели по двум данным.. 35 Лист 5. Пересечение поверхностей…………………… …. 39 Лист 6. Комплексный чертеж……………………… … 44 Лист 7. Эскиз и чертеж детали………… ………………… 51 Лист 8. Резьбовое соединение……………………………… ….. 58 Вопросы для самопроверки……………………… …………….. 86
