Порядок выполнения графической работы. Основные теоретические положения

Основные теоретические положения

Лист 1 – 2

Выполнить задание по образцу (размеры не проставлять) рис. 5.

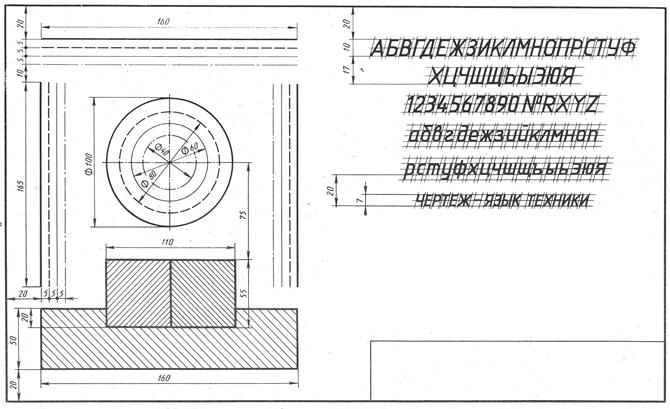

Рис.5 задание для листа 1 - 2

Линии (их назначение, толщина, начертание) по ГОСТ 2.303-68 должны соответствовать требованиям табл.3.

Таблица 3

Линии (ГОСТ 2.303-68)

Наименование	Начертание	Толщина	Назначение
Сплошная основная		S	Линии видимого контура, вынесенного сечения.
Сплошная тонкая		S/3...S/2	Контур наложенного сечения, выносные, размерные, линии штриховки.
Сплошная волнистая		S/3...S/2	Линии обрыва, разграничения вида и разреза.
Штриховая		S/3...S/2	Линии невидимого контура.
Штрихпунктирная		S/3...S/2	Осевые линии и центровые.
Разомкнутая		S...1 1/2S	Линии сечений (начала и конца).

1. Лист располагаем согласно ГОСТ горизонтально.

2. На листе выделяем рабочее поле чертежа, т.е. чертим рамку (слева 20мм, с трёх других сторон по 5мм) и границы основной надписи размером 185х55.

3. Разделив формат пополам, разместить в левой половине линии чертежа, а в правой буквы, цифры и надписи чертёжного шрифта.

4. Линии чертежа выполнять согласно примеру. Особое внимание обратить на толщину линий, длину штрихов и расстояния между ними.

5. Расчертить сетку согласно указанным размерам.

6. Выполнить надписи чертежным шрифтом.

7. Вычерчиваем основную надпись (с заполнением).

Вопросы для самоконтроля

1.Какая линия на чертежах является основной, какова её толщина?

2.Какие установлены типы линий чертежа в зависимости от их назначения?

3. Какие требования предъявляются к начертанию штриховых и штрихпунктирных линий на чертежах?
