Методические указания. Задание:вычертить аксонометрическое изображение группы геометрических тел
|
|
|
|
Лист 1 – 6
Лист 1 – 5
Задание: вычертить аксонометрическое изображение группы геометрических тел. Варианты задания в таблице 6. Пример выполнения приведен на рис. 14.
Рис. 14. Пример выполнения листа 1 – 5.
Задание: по аксонометрическому изображению вычертить три вида, так что бы чертеж читался однозначно с нанесением всех необходимых размеров. Варианты даны в таблице 7. Пример выполнения задания дан на рис. 15.
Рекомендуется в начале выбрать основной вид изображения, которое должно давать наиболее полное представление о форме и размерах предмета. Другие виды определяют в зависимости от основного.
Под видом следует понимать изображение того, что повернуто к наблюдателю видимой частью предмета. Этот вид называют главным и располагают на фронтальной плоскости проекций.
Определив габаритные размеры, наметьте места для каждого вида с тем, чтобы они равномерно заняли все поле чертежа.
Вычертите проекции, нанесите на них выносные и размерные линии согласно ГОСТ 2.307-68 и нанесите размеры.

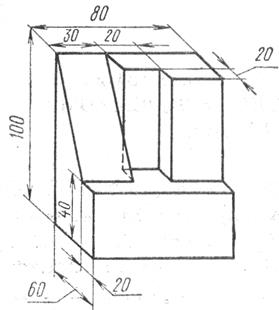

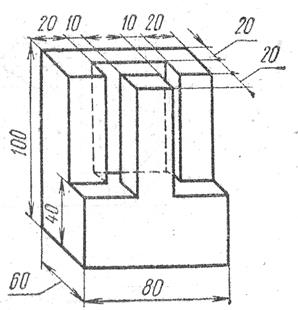

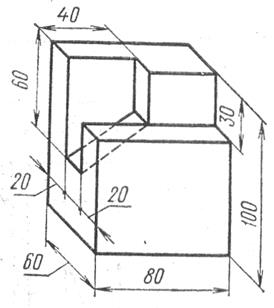

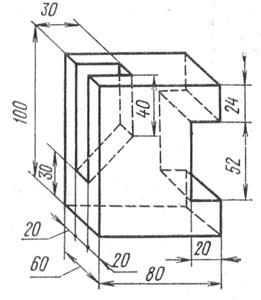

Таблица 7.
|
| ||
|
| ||
|
| ||
|
| ||
|
| ||
|
|
Рис. 15. Пример выполнения листа 1 – 6.
|
|
|
|
|
