Механическая защелка
L3 L 1
5.6.1.2. Main and service doors are of identical design. All this doors are designed as plug type, have the same size, construction and inflatable slides (UR-DAA), slide-rafts (UR-DAB, UR-DAC, UR-DAD).
Each door is equipped with: - door control handle; - three assist handles; - indicator of door lock and unlock position; - arming control lever; - a safety pin with a red flag;
- indicator of the arming selector position (red or green); - an observation window that provides wide observation and enlargement of an object. - two lights indicators “CABIN PRESSURE” (red) and “SLIDE ARMED” (white color);
- instruction on opening of door. The door can be opened manually either from the inside or outside.
5.6.1.3. The door is secured in its open position with an up-latch release button placed in the door frame. In order to close the door, one must press the up-latch release button, pull the door downward and lock it using the door handle.
5.6.1.4. Inside controls of a passenger cabin door:
| 5.5.3. Служебное кресло члена экипажа пассажирской кабины
5.5.3.1. На ВС установлено пять служебных кресел, развернутых к носу/хвосту ВС, для членов экипажа пассажирской кабины. (У дверей L1, R1, L3, R3) Каждое кресло рассчитано на одного человека и оборудовано привязным ремнем (комплект состоит из 2-х плечевых и 2-х поясных ремней), спасательным жилетом, аварийным фонарем (дымозащитным капюшоном на UR-DAA и огнетушителем на UR-DAB)
привязные ремни
seat belt set
2- плечевых ремня
two lap harnesses
two shoulder harnesses
2- поясных ремня
5.6. Выходы
5.6.1. Двери пассажирской кабины
5.6.1.1. Пассажирская кабина оборудована двумя основными дверьми L1, L3, которые предназначены для посадки/высадки пассажиров, и расположены слева по борту в носовой и хвостовой частях ВС, и двумя сервисными дверьми R1, R3, которые предназначены для обслуживания ВС цехом бортового питания и другими службами, и расположены справа по борту в носовой и хвостовой частях ВС.
R3

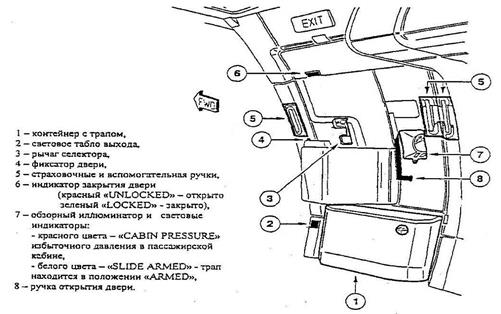

5.6.1.2. Основные и сервисные двери идентичны, имеют одинаковый размер и конструкцию. Двери оборудованы однодорожечными трапами (UR-DAA) трапами-плотами (UR-DAB, UR-DAC, UR-DAD), которые находятся в контейнерах, расположенных в нижней части каждой двери. Оснащение двери: - ручка открытия/закрытия; - вспомогательная и страховочные ручки; - индикатор состояния двери; - ручка селектора; - предохранительная шпилька с красным флажком; - индикатор положения селектора (красного цвета, зеленого цвета); - широкообзорный иллюминатор с солнцезащитной шторкой; - два световых индикатора “CABIN PRESSURE” и “SLIDE ARMED” (белого цвета); - инструкция по открытию двери. Дверь может быть открыта вручную как изнутри ВС, так и снаружи;
5.6.1.3. Дверь удерживается в открытом положении механической защелкой, расположенной в проеме. Для того чтобы закрыть дверь механическая защелка должна быть отжата. Затем дверь вручную вернуть к проему и закрыть, используя ручку закрытия.
5.6.1.4. Органы управления дверью пассажирской кабины изнутри:
