Двоступеневий Т-тригер
|
|
|
|

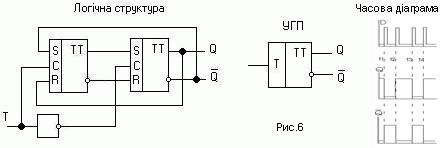

Т-тригери мають тільки один вхід i після надходження чергового сигналу рівня лог.1 на цей вхід змінюють свій стан на протилежний. Логічна структура двоступеневого Т-тригера складається з двох синхронних RS-тригерів та інвертора
Задача 1
Для D-тригера побудувати діаграму вихідної напруги Q для визначених вхідних сигналів
Задача 2
Для D-тригера побудувати діаграму вихідної напруги Q для визначених вхідних сигналів
Задача 3
Для JK-тригера визначити послідовність сигналів на виході Q, якщо визначенні вхідні сигнали.
Задача 4
В схемі з D-тригером визначити послідовність сигналів на виході Q, якщо на вхід C поступають синхроімпульси.
Задача 5
В схемі з RS-тригером визначити послідовність сигналів на виході Q, якщо на вхід C поступають синхроімпульси.
|
|
|
|
|
