Пример выполнения графической работы. Резьбовые соединения

Резьбовые соединения

ПРАКТИЧЕСКОЕ ЗАНЯТИЕ № 6

Цель занятия. Изучение типов резьб, их изображение, обозначения резьб и стандартных крепёжных изделий, а также изображение резьбовых соединений.

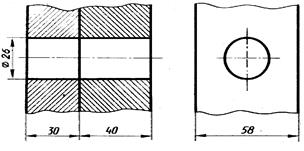

Исходные данные. Заданы две пары деталей с определённой толщиной и диаметрами отверстий в них. В третьей паре деталей одна из них имеет наружную резьбу, другая – внутреннюю. Изображения резьбовых соединений всех трёх пар деталей выполняются для следующих условий:

- применения метрической резьбы;

- диаметр отверстий в деталях на 5% больше диаметров соединяющих болта или шпильки;

- упрощённого вычерчивания головки болта и гаек по эмпирическим соотношениям в зависимости от заданных диаметров болта или шпильки;

- шпилька ввинчивается в отверстие на всю длину резьбы ввинчиваемого конца;

- в третьей паре соединяемых деталей одну из них в другую ввёртывать не полностью, а лишь на 10¸15 мм, чтобы наглядно показать особенности вычерчивания резьбы двух соединяемых деталей.

Задание. На формате А3 выполнить резьбовое соединение первой пары деталей с помощью болта, вторую пару деталей соединить шпилькой и третью пару деталей показать в резьбовом сборе. Сделать также расчёт длины болта и шпильки, записать их стандартные условные обозначения.

Болт М20´80 ГОСТ 7798-70

Шпилька М18´ ГОСТ 11765-66

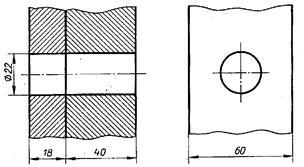

Вариант 1

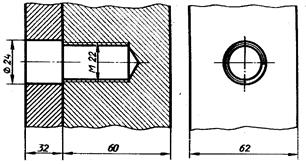

Вариант 2

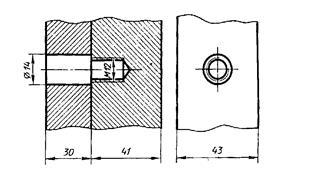

Вариант 3

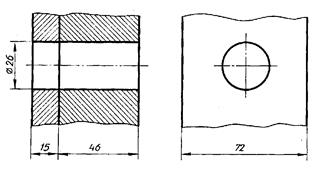

Вариант 4

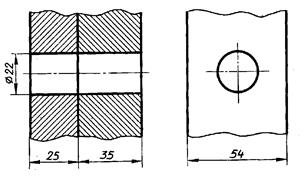

Вариант 5

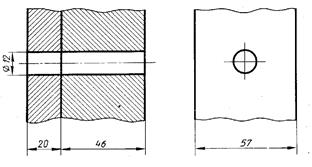

Вариант 6

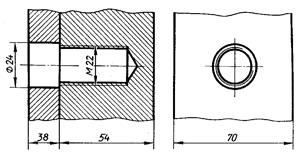

Вариант 7

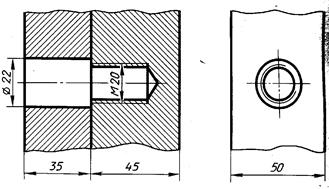

Вариант 8

Вариант 9

Вариант 10

Вариант 11

Вариант 12

Вариант 13

Вариант 14

Вариант 15

Вариант 16

Вариант 17

Вариант 18

Порядок выполнения работы

1. Определив габаритные размеры всех изображений, следует заняться композицией чертежа: равномерно распределить габаритные прямоугольники изображений по чертёжному полю.

После решения композиционного вопроса приступают к изображениям соединений с помощью крепёжных резьбовых изделий. Они выполняются согласно ГОСТ 2.315-68. Такие упрощённые изображения допускаются на сборочных чертежах. По ГОСТ 2.305-68 болты, винты и шпильки в продольном разрезе изображают нерассечёнными, а также гайки и шайбы.

2. Болтовое соединение деталей применяют при небольшой их толщине. Диаметр болта меньше диаметра отверстий в деталях примерно на 5%. В болтовое соединение входят: болт, шайба, гайка и соединяемые детали. Для упрощенного вычерчивания отдельных элементов болтовых, шпилечных и других винтовых соединений применяют эмпирические формулы, в которых исходным размером служит диаметр стержня – d. Так, можно быстро подсчитать размеры головки болта путём умножения размера его диаметра на коэффициент 0,7; высоту гайки – на 0,8; длина болта складывается из толщины соединяемых деталей плюс 1,3 d и затем она уточняется в данном случае по ГОСТ 7798-70 (болт с шестигранной головкой нормальной точности, исполнения 1). Использовать гайку ГОСТ 5915-70 (исполнения 1) и шайбу ГОСТ 11371-78.

3. Проставляются размеры в соответствии с ГОСТ 2.307-68 и делается обозначение резьбы по правилам, рекомендуемым ГОСТ 2.311-68.

4. Над изображениями болтового соединения записать стандартное условное обозначение болта, полученного в результате расчёта для заданного варианта и уточнения по ГОСТ 7798-70. Например, болт М12´60 ГОСТ 7798-70 – болт диаметром метрической резьбы d =12 мм, длиной 60 мм, исполнения 1 с крупным шагом резьбы (2,5 мм).

5. Изобразить шпилечное соединение. Шпильки используют для скрепления двух и более деталей, если болтовое соединение невозможно или нецелесообразно. В шпилечное соединение входят: шпилька, гайка, шайба и соединяемые детали. Изображают такие соединения по тем же правилам, что и болтовое. Шпилька ввинчивается на всю длину резьбы ввинчиваемого конца, т.е. на чертеже линия границы резьбы на посадочном конце шпильки совпадает с линией разъёма соединяемых деталей.

Определив длину шпильки, округляют полученные размеры до ближайших больших величин, указанных в таблицах ГОСТ 11765-66 и записывают стандартное обозначение шпильки над изображениями шпилечного соединения. Например, шпилька ГОСТ 11765-66 – это шпилька с диаметром метрической резьбы d =16 мм, длиной шпильки l =120 мм, с длиной резьбового конца 38 мм и длиной ввинчиваемого конца 20 мм.

6. Выполняя резьбовое соединение третьей пары деталей, надо обратить внимание на равенство диаметров наружной и внутренней резьб соединяемых деталей. На изображении резьбовое соединение выглядит как переход тонкой линии в толстую и наоборот.

7. Сделать штриховку соединяемых деталей. При наличии резьбы штриховка всегда проводится до контурной линии (сплошной основной).
