ПРАКТИЧЕСКОЕ ЗАНЯТИЕ № 7



Цель занятия. Приобретение навыков в чтении сборочных чертежей и выполнение по ним рабочих чертежей деталей по чертежу общего вида.



Исходные данные. Получив представленный на деталирование сборочный чертёж общего вида, его тщательно изучают с целью выяснения:

- названия, назначения и принципа работы изделия;

- названия деталей и к какой группе относится каждая деталь (оригинальные, стандартные);

- взаимной связи отдельных деталей между собой и характера их соединения;

- формы, размеров изделия и к какой группе размеров относится каждый размер на сборочном чертеже (габаритные, монтажные, установочные и др.);

- использования общепринятых условностей и упрощений;

- масштаба изображений;

- формы деталей, подлежащих деталированию.

Литература. См. [1, 6, 7, 13].



Задание. Выполнить рабочие чертежи двух оригинальных деталей по чертежу общего вида, номера позиций которых определяются преподавателем и для одной из них построить аксонометрическую проекцию с вырезом передней четверти.

Вариант 1

Формат Зона Поз.   Обозначение   Наименование Кол. Приме- чание
        Документация
      ДМЧ.001.000.00 СБ Сборочный чертеж
        Детали
    ДМЧ.001.101.00 Корпус
    ДМЧ.001.801.00 Кольцо
    ДМЧ.001.102.00 Штуцер
    ДМЧ.001.401.00 Пружина
    ДМЧ.001.103.00 Седло пружины
    ДМЧ.001.802.00 Прокладка
    ДМЧ.001.402.00 Пружина
    ДМЧ.001.803.00 Прокладка
    ДМЧ.001.403.00 Гайка
    ДМЧ.001.404.00 Плунжер
        Стандартные изделия
      Шарик 10 ГОСТ 3722-60





          ДМЧ.001.000.00
Изм. Лист № докум. Подп. Дата
Чертил Прокопенко     Насос пружинный Лит. Лист Листов
Проверил Юркевич     У
        ГПТУ №






Вариант 2

Формат Зона Поз.   Обозначение   Наименование Кол. Приме- чание
        Документация
      ДМЧ.002.000.00 СБ Сборочный чертеж
        Детали
    ДМЧ.002.101.00 Корпус
    ДМЧ.002.401.00 Пробки
    ДМЧ.002.201.00 Золотник
    ДМЧ.002.402.00 Пружина
    ДМЧ.002.403.00 Винт регулировочный
    ДМЧ.002.404.00 Гайка
        Стандартные изделия
      Гайка М22-6Н.68 ГОСТ 5915-70





          ДМЧ.002.000.00
Изм. Лист № докум. Подп Дата
Чертил Дубова .   Клапан максимального давления   Лит. Лист Листов
Проверил Юркевич     У
        ГПТУ №



Вариант 3

Формат Зона Поз.   Обозначение   Наименование Кол. Приме- чание
        Документация
      ДМЧ.003.000.00 СБ Сборочный чертеж
        Детали
    ДМЧ.003.101.00 Корпус
    ДМЧ.003.201.00 Золотник
    ДМЧ.003.401.00 Пружина
    ДМЧ.003.102.00 Штуцер
    ДМЧ.003.801.00 Прокладка
    ДМЧ.003.103.00 Гайка накидная
    ДМЧ.003.104.00 Заглушка





          ДМЧ.003.000.00
Изм. Лист № докум. Подп. Дата
Чертил Нинин       Клапан обратный Лит. Лист Листов
Проверил Юркевич     У
          ГПТУ №







Вариант 4

Формат Зона Поз.   Обозначение   Наименование Кол. Приме- чание
        Документация
      ДМЧ.004.000.00 СБ Сборочный чертеж
        Детали
    ДМЧ.004.101.00 Корпус
    ДМЧ.004.102.00 Шайба
    ДМЧ.004.401.00 Втулка
    ДМЧ.004.402.00 Винт подъемный
    ДМЧ.004.403.00 Головка
        Стандартные изделия
      Винт М6-6g ´ 14.109 ГОСТ 1478-64
      Винт М8-6g ´ 25.109 ГОСТ 17475-72
      Винт М10-6g ´ 22.109 ГОСТ 1478-64





          ДМЧ.004.000.00
Изм. Лист № докум. Подп. Дата
Чертил Андреев       Домкрат Лит. Лист Листов
Проверил Юркевич     У
        ГПТУ №



Вариант 5

Формат Зона Поз.   Обозначение   Наименование Кол. Приме- чание
        Документация
      ДМЧ.005.000.00 СБ Сборочный чертеж
        Детали
    ДМЧ.005.101.00 Корпус
    ДМЧ.005.401.00 Упор
    ДМЧ.005.102.00 Фланец
    ДМЧ.005.402.00 Пружина
        Стандартные изделия
      Гайка М12-6Н.58 ГОСТ 5915-70
      Рым-болт М16-6g.58 ГОСТ 4751-73
      Шайба 12.65Г ГОСТ 6402-70
      Шпилька М12-6g ´ 30.58 ГОСТ 22034-76





          ДМЧ.005.000.00
Изм. Лист № докум. Подп. Дата
Чертил Сашин       Буфер пружинный Лит. Лист Листов
Проверил Юркевич     У
        ГПТУ №





Вариант 6

Формат Зона Поз.   Обозначение   Наименование Кол. Приме- чание
        Документация
      ДМЧ.006.000.00 СБ Сборочный чертеж
        Детали
    ДМЧ.006.101.00 Корпус
    ДМЧ.006.102.00 Гайка накидная
    ДМЧ.006.103.00 Втулка нажимная
    ДМЧ.006.401.00 Шпиндель
    ДМЧ.006.402.00 Рукоятка
    ДМЧ.006.104.00 Штуцер
    ДМЧ.006.801.00 Прокладка
        Стандартные изделия
      Гайка М10-6Н.69 ГОСТ 5915-70
      Шайба 10 ГОСТ 11371-68
        Материалы
      Пенька ГОСТ 9993-74 0,001 кг





          ДМЧ.006.000.00
Изм. Лист № докум. Подп. Дата
Чертил Васин       Вентиль угловой Лит. Лист Листов
Проверил Юркевич     У
        ГПТУ №







Вариант 7

Формат Зона Поз.   Обозначение   Наименование Кол. Приме- чание
        Документация
      ДМЧ.007.000.00 СБ Сборочный чертеж
        Детали
    ДМЧ.007.101.00 Корпус
    ДМЧ.007.102.00 Цилиндр
    ДМЧ.007.401.00 Пружина
    ДМЧ.007.103.00 Крышка
        Стандартные изделия
      Болт М16-6g ´ 120.58 ГОСТ 7798-70
      Гайка М10-6Н.58 ГОСТ 5915-70
      Пробка К3/8².58 ГОСТ 12721-67
      Шайба 10 ГОСТ 6402-70
      Шпилька М10-6g ´ 30.58 ГОСТ 22034-76





          ДМЧ.007.000.00
Изм. Лист № докум. Подп. Дата
Чертил Балакина       Амортизатор пружинный   Лит. Лист Листов
Проверил Юркевич     У
        ГПТУ №







Вариант 8

Формат Зона Поз.   Обозначение   Наименование Кол. Приме- чание
        Документация
      ДМЧ.008.000.00 СБ Сборочный чертеж
        Детали
    ДМЧ.008.101.00 Корпус
    ДМЧ.008.801.00 Прокладка
    ДМЧ.008.103.00 Штуцер
    ДМЧ.008.401.00 Шпиндель
    ДМЧ.008.802.00 Прокладка
    ДМЧ.008.103.00 Штуцер
    ДМЧ.008.104.00 Втулка нажимная
    ДМЧ.008.105.00 Гайка накидная
        Материалы
      Пенька ГОСТ 9993-74 0,015 кг





          ДМЧ.008000.00
Изм. Лист № докум. Подп. Дата
Чертил Савич       Вентиль угловой Лит. Лист Листов
Проверил Юркевич     У
        ГПТУ №







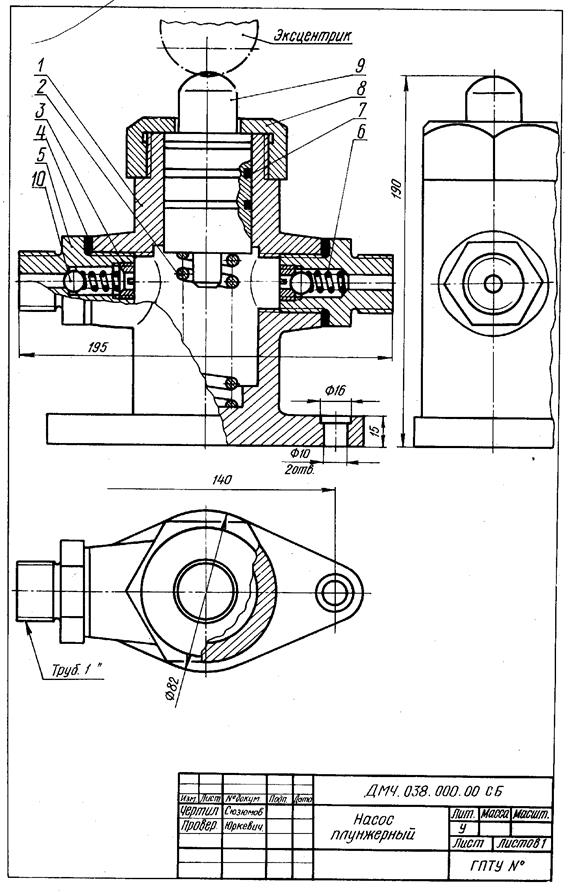

Вариант 9

Формат Зона Поз.   Обозначение   Наименование Кол. Приме- чание
        Документация
      ДМЧ.009000.00 СБ Сборочный чертеж
        Детали
    ДМЧ.009.101.00 Корпус
    ДМЧ.009.401.00 Пружина
    ДМЧ.009.402.00 Пробка
    ДМЧ.009.801.00 Прокладка
    ДМЧ.009.102.00 Штуцер
    ДМЧ.009.403.00 Пружина
    ДМЧ.009.802.00 Кольцо
    ДМЧ.009.103.00 Гайка
    ДМЧ.009.404.00 Плунжер
        Стандартные изделия
      Шарик 10 ГОСТ 63722-60





          ДМЧ.009.000.00
Изм. Лист № докум. Подп. Дата
Чертил Сюзюмов       Насос плунжерный Лит. Лист Листов
Проверил Юркевич     У
        ГПТУ №
