На листах графической части

Основной надписи и дополнительных граф

Размеры, правила расположения и заполнения

На листах пояснительной записки

Основной надписи и дополнительных граф

Размеры, правила расположения и заполнения

Размеры основной надписи первого листа (лист структурного элемента ПЗ «Реферат»), приведены на рисунке Г1.

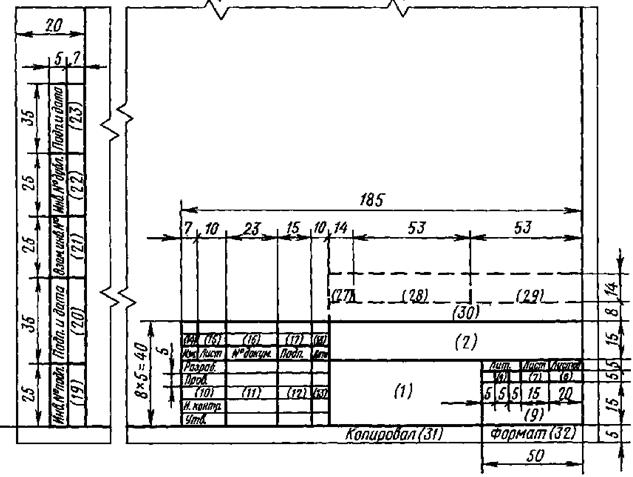

Рисунок Г1 – Основная надпись для ПЗ (первый лист)

В основной надписи первого листа приводят следующие данные:

в графе 1 – тему курсового проектам (работы);

в графе 2 – обозначение (шифр) ПЗ, по следующей схеме: УКиММЭ.000000.XXX.ПЗ, где ХХХ – три последние цифры зачетной книжки студента;

в графе 4 – литеру документа: КП – курсовой проект, КР – курсовая работа;

в графе 7 – номер листа ПЗ;

в графе 8 – количество листов ПЗ;

в графе 9 – «СибГТУ, группа 8_-8 ЭФ».

В основной надписи, заполняемой на последующих шести листах ПЗ (рисунок Г2), приводят только обозначение (графа 2) и порядковый номер листа ПЗ (графа 7).

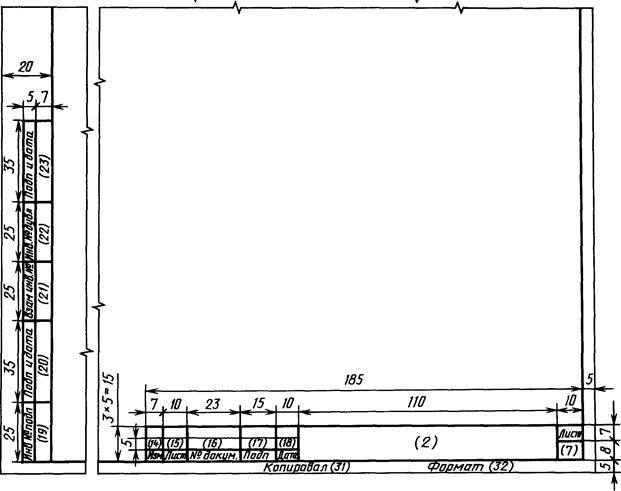

Рисунок Г2 – Основная надпись для ПЗ (последующие листы)

Приложение Д

(обязательное)

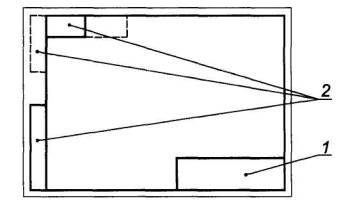

1- основная надпись; 2 - дополнительные графы

Рисунок Д1 – Расположение основной надписи и дополнительных граф на листах формата больше А4

На листах формата А4 по ГОСТ 2.301-2006 основную надпись располагают вдоль короткой стороны листа (рисунок Д2).

1 - основная надпись; 2 - дополнительные графы

Рисунок Д2 – Расположение основной надписи и дополнительных граф на листах графической части формата А4

Размеры основной надписи и дополнительных граф представлены на рисунке Д3, правила заполнения основной надписи на листах графической части представлены на рисунке Д4.

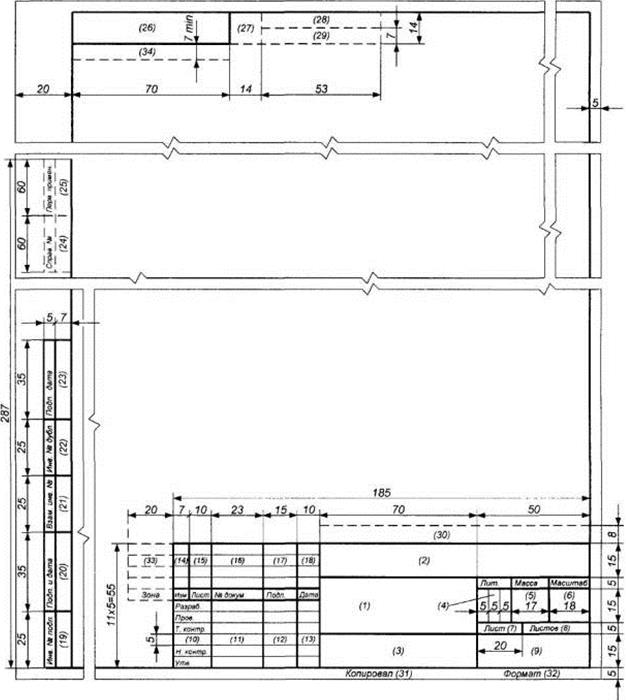

Рисунок Д3 – Размеры основной надписи и дополнительных граф на листах графической части

					УКиММЭ.000000.ХХХ.ГЧ (2)
					Заголовок листа графической части(1)	Лит	Масса	Масштаб
Изм	Лист	№ докум	Подп.	Дата		(4)		(5)	(6)
Разраб.	ФИО студ.
Руковод.	ФИО руковод.
				Лист (7) (5)	Листов (8)
				Тема курсового проекта (работы)(3)	СибГТУ, группа 8_-__ ЭФ(9)
Н.контр.	ФИО н.контр
Утв.	ФИО зав.каф.

Рисунок Д4 – Правила заполнения основной надписи на листах ТГМ

В основной надписи листа графической части приводят:

· в графе 1 – заголовок листа графической части;

· в графе 2 – обозначение (шифр) графической части, по следующей схеме: УКиММЭ.000000.XXX.ГЧ, где ХХХ – три последние цифры зачетной книжки студента;

· в графе 3 – тему курсового проекта (работы);

· в графе 4 – литеру документа КР – курсовая работа; КП – курсовой проект;

· в графе 5 – номер листа графической части;

· в графе 8 – количество листов графической части;

· в графе 9 – СибГТУ, группа 8_-_ ЭФ.
