Главные линии плоскости

ПЕРПЕНДИКУЛЯРНОСТЬ ГЕОМЕТРИЧЕСКИХ ЭЛЕМЕНТОВ

План:

6.1. Главные линии плоскости

6.2. Прямая, перпендикулярная к плоскости

6.3. Перпендикулярные плоскости

6.4. Перпендикулярные прямые

Кроме прямых линий общего положения, в плоскости отмечают три главные линии: горизонтальную (горизонталь), фронтальную (фронталь) и линию наибольшего наклона. Эти линии применяют как вспомогательные: они упрощают решение задач. Две из них — горизонтальная и фронтальная — уже рассматривались.

*Необходимо добавить, что все горизонтальные линии плоскости параллельны между собой, а их горизонтальные проекции параллельны горизонтальному следу плоскости (рис. 62). Горизонтальный след плоскости — одна из горизонталей.

*Все фронтальные линии плоскости параллельны между собой, а их фронтальные проекции параллельны фронтальному следу плоскости. Фронтальный след плоскости — одна из фронтальных линий (рис. 63).

Рис. 62 Рис. 63

Линии наибольшего наклона плоскости

Прямую, лежащую в плоскости и имеющую наибольший угол с той или друго плоскостью проекций, называют линией наибольшего наклона (ЛНН).

Линии наибольшего наклона плоскости перпендикулярны к ее следам или к линиям уровня (либо к ее горизонталям, либо к фронталям, либо к ее профильным прямым) (рис. 64).

В случае перпендикулярности к горизонтали определяется наклон к плоскости проекций H (при этом ЛНН называют линией наибольшего ската), перпендикулярности к фронтали — наклон к плоскости проекций V, перпендикулярности к профильной прямой — наклон к плоскости проекций W.

Рис. 64

На рис. 65, 66 дано изображение плоскости a (а || b), для которой требуется построить линию наибольшего наклона к горизонтальной плоскости проекций H.

Рис. 65

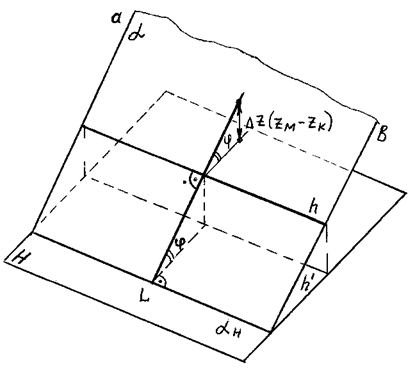

Проведем в данной плоскости горизонталь h (рис. 66). Прямая n, перпендикулярная к прямой h, перпендикулярна и к следу плоскости a_H (KL ^H) (рис.).

Угол наклона прямой n к плоскости H определяется как угол между прямой и ее проекцией на плоскость H. Строим КК' ^H (рис. 66). Тогда угол j — искомый угол наклона прямой n к плоскости H.

На рис. построена линия наибольшего наклона плоскости a к горизонтальной плоскости проекций — прямая n. Угол наклона плоскости a к плоскости H получают при определении натуральной величины отрезка КМ при построении прямоугольного треугольника по проекциям K'M' и K”.

Рис. 66
