МОП-транзисторы со встроенным каналом
|
|
|
|
Рисунок 5.4. МОП-транзисторы со встроенным каналом
а) схема работы и подключения МОП-транзистора;
б) МОП - транзистор n-типа;
в) МОП - транзистор р-типа;
г) МОП - транзистор р-типа с выводом от подложки;
д) принципиальная схема МОП-транзистора.
Стоковые (выходные) характеристики МОП-транзистора со встроенным каналом близки к характеристикам транзистора с p-n -переходом.

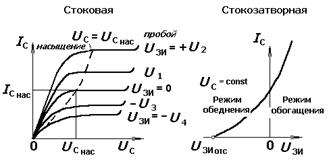

Рисунок 5.5. ВАХ МОП-транзистора со встроенным каналом
Проводимость канала возрастает с увеличением приложенного к затвору положительного напряжения и уменьшается при приложении к затвору отрицательного напряжения. Таким образом, транзистор со встроенным каналом работает как в режиме обогащения, так и в режиме обеднения.
|
|
|
|
|
