Параметры шероховатости

Нормирование и контроль шероховатости поверхности.

При нормировании шероховатости наибольшее распространение получила система М – система средней линии. В качестве базовой линии в этой системе принимают среднюю линию m-m.

Средняя линия m-m – базовая линия, имеющая форму номинального профиля. Проводится так, чтобы в пределах базовой длины сумма площадей выступов была равна сумме площадей впадин.

Базовая длина l – длина базовой линии, используемая для количественной оценки параметров шероховатости. Она выбирается так, чтобы на нормирование шероховатости не влияли погрешности низшего порядка, например волнистости.

Шаг неровностей профиля S_i – длина отрезка средней линии, пересекающего профиль в трех смежных точках и ограниченного двумя крайними точками (см. рис. 6).

Средний шаг неровностей S_m[мм] - среднее значение шага неровностей пределах базовой длины l.

Я прикован цепью к системнику в аудитории Е512/3. У меня отняли паспорт и заставляют печатать лекции. Поможите пожалушта. (пасхалка(шутю шутю))

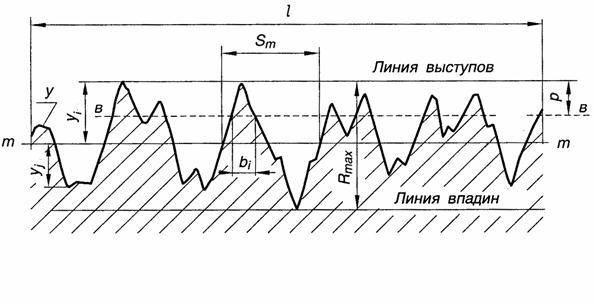

Рис.6 Схема профиля шероховатости.

Средняя высота неровностей R_z [мкм] – пятая часть суммы средних абсолютных значений высота пяти наибольших выступов профиля и глубин пяти наибольших впадин профиля в пределах базовой длины.

, (8.13.4)

где у_i – высота i-го выступа профиля;

y_j – глубина j-й впадины профиля.

Наибольшая высота профиля R_max[мкм] – наибольшее расстояние между линией выступов профиля и линией впадин профиля в пределах базовой длины.

Отклонение профиля y –расстояние между любой точкой профиля и средней линией по нормали к средней линии.

Среднее арифметическое отклонение профиля R_а [мкм] - среднее арифметическое абсолютных значений отклонений профиля в пределах базовой длины:

(8.13.5)

На практике иногда применяют приближенное значение, полученное по конечному количеству точек:

. (11.6)

Сравнение основных параметров шероховатости показывает, что в большинстве случаев для традиционных методов обработки справедливо соотношение:

R_z ≈ 4R_a

В машиностроительной практике принять считать, что параметр R_a, определяемый по большому, практически бесконечному количеству измерений, более объективно характеризует состояние поверхности, чем R_a, определяемый по десяти точкам. Исходя из этого, во всех случаях следует пользоваться параметром R_a. Параметр R_z можно применять при специальном обосновании, например, в том случае, когда длина контролируемой поверхности меньше базовой длины l.

Опорная длина профиля [мм]:

b_l= (8.13.6)

определяется как сумма длин отрезков по линии В-В в пределах базовой длины, отсекаемых на заданном уровне p_i в материале выступов.

Относительная опорная длина профиля:

Уровень сечения профиля p [%] - отношение расстояния Р_i от линии выступов до линии В-В к максимальной высоте неровностей R_max.

Величина Р (см. рис. 7) является важной эксплуатационной характеристикой шероховатости и характеризует несущую способность поверхности.

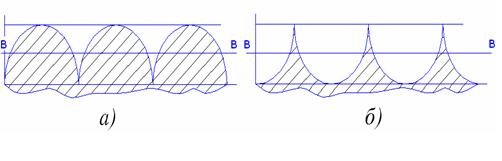

Рис. 7. Влияние шероховатости в зависимости от вида профиля на несущую способность поверхности

Относительная опорная длина профиля для сечения, представленного на рис. 7(а), значительно больше, чем для сечения, представленного на рис. 7(б). Следовательно, износостойкость сечения, представленного на рис. 7(а) тоже выше.
