Обозначение шероховатостей поверхностей на чертежах






1. Шероховатость поверхностей деталей из металлов, пластмасс и других материалов, для которых целесообразно производить измерение шероховатости, обозначают на чертеже знаком с указанием одного из параметров шероховатости.

Величину параметров шероховатости Rz или Ra проставляют знаком в микрометрах.

2.Обозначение направления рисок должно соответствовать указанному в табл. 3.





Таблица 3

Типы направлений неровностей поверхности Схематическое изображение неровности Обозначение
Параллельное
Перпендикулярное
Перекрещивающееся
Произвольное
Кругообразное
Радиальное
Точечное



3. Значение базовой длины l, не предусмотренной ГОСТом, указывают рядом с обозначением направления рисок, например для l = 0.8 мм:

или

4.Числовое значение шероховатости поверхности ограничивает только наибольшую величину по параметрам Rz или Ra.

Если необходимо ограничить наибольшую и наименьшую величины шероховатости, указывают оба значения величин, например:

или

Ra 3,2

t5080+10%.

При указании наименьшего значения параметра шероховатости после обозначения параметра следует указывать «min», например

5. Способы обработки или контроля качества поверхностей указывают только в случаях, когда они являются единственными, гарантирующими требуемое количество изделия, например: ;

Обработка со снятием стружки;

Обработка без снятия стружки или сохранение поверхности в состояние поставки -

Стандарт устанавливает требования к шероховатости поверхности независимо от способа их получения или обработки. Это дает возможность применять его как к поверхностям, обработанным резанием, так и другими методами, например, полученным литьем, прессованием, прокатыванием и т.д.

Числовые значения параметров шероховатости (наибольшие, номинальные или диапазоны значений) выбираются из ряда нормальных линейных размеров R10a (0,008÷100)мкм.

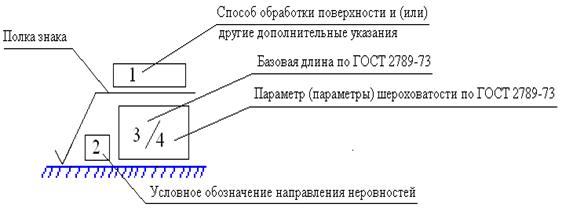

рис. 8 Структура обозначения шероховатости

Для обозначения на чертежах шероховатости поверхности применяют знаки, приведенные на рис. 9

Числовые обозначения на чертежах шероховатости указываются после соответствующего символа (), кроме значений параметра , который проставляется без символа (3.16).

Знак наиболее предпочтительный. Высота h равна высоте размерных чисел H=(1,5…3,0) h. Параметр Rа не должен превышать 0,4 мкм
Знак, показывающий, что поверхность образована путем удаления слоя металла. Параметр Rz должен находиться в пределах 0,8…0,32 мкм
Знак, показывающий, что поверхность не обрабатывается по данному чертежу.

Рис. 9



Обозначения шероховатости поверхности, в которых знак не имеет полки, располагают относительно основной надписи чертежа так, как показано на рис. 10 (3.17)

При указании одинаковой шероховатости для части поверхностей изделия в правом верхнем углу чертежа помещают обозначение одинаковой шероховатости и знак шероховатости и знак шероховатости и знак шероховатости и знак шероховатости и знак шероховатости в скобках.

Знак в скобках означает, что все поверхности, на которых на изображении не нанесены обозначения шероховатости, должны иметь шероховатость, указанную перед скобками.

Размеры и толщина линий знака в обозначении шероховатости, вынесенном в правый верхний угол чертежа, должны быть приблизительно в 1,5 раза больше, чем в обозначениях, нанесенных на изображении рис. 11 (3.18).

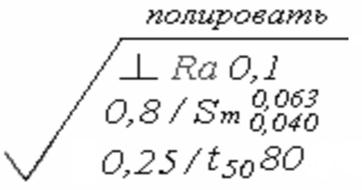

рис. 3.17, 3.18., 3.19. Пример обозначения шероховатости
