Предельные отклонения и посадки шпоночных соединений


⇐ Предыдущая12345Следующая ⇒

Стандартом установлены поля допусков по ширине шпонки и шпоночных пазов b для свободного, нормального и плотного соединений (табл. 8.14.2).

Таблица 8.14.2

Элемент соединения Поле допусков размера b при соединении
Свободном Нормальном Плотном
Ширина шпонки h9 h9 h9
Ширина пазу на валу H9 N9 P9
Ширина паза на втулке D10 Js9 P9

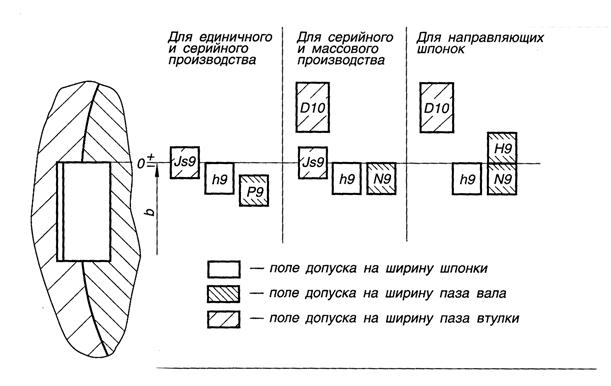

Для ширины пазов вала и втулки допускаются любые сочетания указанных полей допусков. Рекомендуемые посадки приведены в табл. 8.14.3.



Таблица 8.14.3

Предельные отклонения на глубину пазов приведены в табл. 8.14.4



Таблица 8.14.4

Высота шпонки h, мм Предельные отклонения на глубину паза на валу t1 (или d - t2), и во втулке t2 (или d + t2), мм
Верхнее отклонение Нижнее отклонение
От 2 до 6 +0.1
От 6 до 18 +0.2
От 18 до 50 +0.3

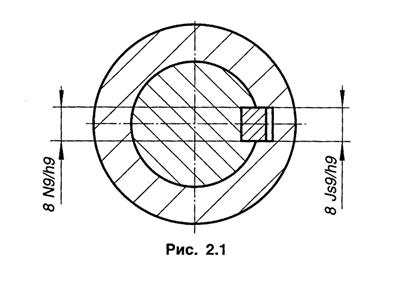

Пример простановки посадок шпоночного сопряжения показан на рис. 8.14.1(2.1)
