Классификация средств обнаружения и локализации закладных подслушивающих устройств

Демаскирующие признаки закладных устройств

Средства радиоконтроля

Классификация средств обнаружения и локализации закладных подслушивающих устройств

Демаскирующие признаки закладных устройств

ЛЕКЦИЯ 9





Обнаружение закладных устройств, также как и любых других объектов, производится по их демаскирующим признакам. Чем больше демаскирующих признаков в признаковой структуре и чем они информативнее, тем выше вероятность обнаружения объекта. Каждый вид закладных устройств имеет свою признаковую структуру, позволяющую с той или иной вероятностью обнаружить закладку. Распознавание закладки, т. е. определение ее вида, назначения и характеристик, проводится в результате анализа схемотехнических и конструктивных решений. Однако внешний вид закладки и способы ее оперативного применения позволяют приблизительно определить принадлежность злоумышленника к зарубежной разведке, конкуренту или криминальным элементам.

Спецслужбы используют наиболее совершенные средства добывания, как правило, отсутствующие на рынке, и тщательно готовят операцию по установке закладок. Криминальные элементы пользуются средствами, имеющимися на рынке, и действуют более грубо. Разведка коммерческих структур применяет закладки промышленного изготовления и тщательно скрывает от конкурента свои намерения получения конфиденциальной информации нелегальными способами.

Наиболее информативными признаками микрофонной закладки являются:

- тонкий провод, проложенный от малогабаритного микрофона закладки в другое помещение;

- наличие в кожухе закладки одного или нескольких отверстий.

Признаковые структуры некамуфлированной радиозакладки включают:

- радиоизлучения с модуляцией радиосигнала акустическим сигналом, циркулирующим в помещении;

- признаки внешнего вида — малогабаритный предмет непонятного назначения в форме параллелепипеда, цилиндра без или с одним органом управления (выключателем питания) на поверхности;

- одно или несколько отверстий малого диаметра в кожухе;

- наличие, но не всегда, небольшого отрезка провода, выходящего из кожуха;

- присутствие полупроводниковых элементов, выявляемых при облучении обследуемых предметов нелинейными радиолокаторами;

- наличие в устройстве металлических проводников или других деталей, определяемых металлодетекторами или при просвечивании предмета рентгеновскими лучами.

Камуфлированные радиозакладки по внешнему виду на первый взгляд не отличаются от объекта имитации, особенно если закладка устанавливается в корпус бытового предмета без изменения его внешнего вида. Некоторые камуфлированные закладные устройства неотличимы от оригиналов при внешнем осмотре. Например, на поверхность закладки-конденсатора наносятся заводские реквизиты – тип, величина емкости, номер серии и т. д. Назначение таких закладок можно выявить путем разборки или просвечивания их рентгеновскими лучами.



Однако следует иметь ввиду, что закладки, камуфлированные под малогабаритные предметы снижают функциональные возможности этих предметов. Поэтому обнаруженные ограничения функций средств оргтехники, электробытовых устройств и др. могут служить косвенными признаками установки в них закладных устройств. Например, в шариковой авторучке закладное устройство занимает приблизительно половину ее длины, в результате чего резко укорачивается пишущий стержень и сокращается время нормальной работы ручки. Кроме того, такую ручку нельзя разобрать, например, для замены стержня, так как разбираемые части склеивают.

Не могут применяться по прямому назначению электролампочки типа РК-520 с установленной в цоколь закладкой. Однако другой тип электролампочки – РК-560-S лишен этого признака. Визуально выявить наличие в этой электролампе радиозакладки невозможно.





Вследствие постоянной конкуренции между производителями закладных устройств и средств их обнаружения и локализации на рынке существует множество видов и типов технических средств как тех, так и других. Классификация технических средств обнаружения и локализации закладных устройств приведена на рис. 1.

Рис. 1. Классификация средств обнаружения и локализации закладных устройся.



Средства радиоконтроля помещения предназначены для обнаружения закладных устройств, излучающих радиоволны во время их поиска. Для обнаружения неизлучающих при поиске закладок – дистанционно управляемых и передающих сигналы по проводам, применяются средства, реагирующие не на радиоизлучения, а на иные демаскирующие признаки закладок. Наконец, средства подавления закладных устройств обеспечивают энергетическое скрытие их сигналов, нарушение работоспособности закладок или их физическое разрушение.

Учитывая, что радиоизлучающие закладки преобладают на рынке закладных устройств, существуют разнообразные средства радиоконтроля обследуемых помещений: от простейших индикаторов электромагнитного поля до сложных автоматизированных комплексов. Классификация обнаружителей радиоизлучений закладных устройств указана на рис. 2.

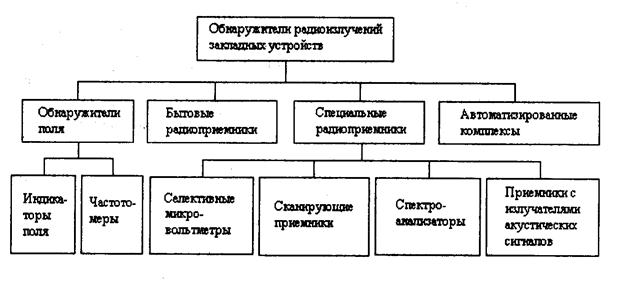

Рис. 2. Классификация средств обнаружения излучений закладных устройств.



Простейшими и наиболее дешевыми обнаружителями радиоизлучений закладных устройств являются индикаторы электромагнитных полей. Наиболее простые из них – обнаружители поля, которые световым или звуковым сигналом информируют оператора о наличии в месте расположения антенны индикатора электромагнитного поля с напряженностью выше фоновой. Более сложные из них – частотомеры обеспечивают, кроме того, измерение частоты колебаний поля. Но чувствительность обнаружителей поля мала, поэтому с их помощью можно обнаруживать поля радиозакладок в непосредственной близости от источника излучения.

Существенно большую чувствительность имеют супергетеродинные бытовые приемники. Однако возможности использования бытовых радиоприемников для поиска радиозакладок ограничены радиовещательным диапазоном и видами модуляции, применяемыми в радиовещании (АМ и ЧМ). С помощью преобразователей (конверторов) можно перестроить частотный диапазон бытового радиоприемника на частоту радиозакладки, если она известна. Но для поиска радиозакладных устройств с неизвестной частотой перестроенные бытовые радиоприемники неэффективны, так как они обеспечивают поиск частоты закладки в узком диапазоне частот.

Широкими возможностями по обнаружению радиозакладок обладают специальные приемники. Среди них все большую популярность приобретают радиоприемники с автоматизированным сканированием радиодиапазоне. Они обеспечивают поиск в диапазоне частот, перекрывающем частоты почти всех применяемых радиозакладок – от долей МГц до единиц ГГц. Кроме того, сканирующие радиоприемники имеют, как правило, оперативную память для запоминания частот не представляющих интерес источников излучения, прежде всего, радиовещательных и служебных радиостанций.

Информационно-техническое сопряжение сканирующих приемников с переносными компьютерами послужило технической основой для создания автоматизированных комплексов для быстрого и надежного поиска радиоизлучающих подслушивающих устройств.

Но дистанционно управляемые радиозакладки и закладки, передающие информацию по проводам, не обнаруживаются аппаратурой радиоконтроля. Для их поиска используются демаскирующие признаки материала конструкции и элементов схемы закладного устройства, а также признаки сигналов, распространяющихся по проводам. С целью обнаружения и локализации таких закладок применяются или создаются специальные технические средства, классификация которых приведена на рис. 3.

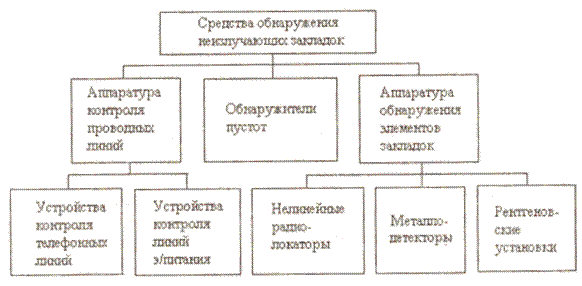

Рис.3. Классификация средств обнаружения неизлучающим закладок.



Аппаратура для контроля проводных линий предназначена для выявления в них опасных сигналов и их источников, в том числе закладных устройств. Так как основными направляющими линиями, по которым передаются от закладных устройств электрические сигналы с информацией, являются телефонные линии и цепи электропитания, то соответствующие средства контроля включают приборы контроля телефонных линий и линий электропитания.

Обнаружители пустот позволяют обнаруживать возможные места установки закладных устройств в пустотах стен или других деревянных или кирпичных конструкциях.

Большую группу образуют средства обнаружения или локализации закладных устройств по физическим свойствам элементов электрической схемы или конструкции. Такими элементами являются: полупроводниковые приборы, которые применяются в любых закладных устройствах, металлические детали конструкции, элементы, поглощающие рентгеновские лучи.

Из этих средств наиболее достоверные результаты обеспечивают средства для обнаружения полупроводниковых элементов по их нелинейным свойствам – нелинейные радиолокаторы. Принципы работы нелинейных радиолокаторов близки к принципам работы радиолокационных станций, широко применяемых для радиолокационного наблюдения различных объектов. Существенное отличие заключается в том, что если приемник радиолокационной станции принимает отраженный от объекта эхо-сигнал на частоте излучаемого сигнала, то приемник нелинейного локатора принимает 2-ю и 3-ю гармоники отраженного сигнала. Появление в отраженном сигнале этих гармоник обусловлено нелинейностью характеристик выход/вход полупроводников. В результате нелинейного преобразования электрического сигнала, индуцируемого в элементах схемы закладного устройства высокочастотным полем локатора, образуется сигнал, в спектре которого присутствуют кроме основной частоты ее гармоники. Количество и амплитуда гармоник зависят от характера нелинейности и мощности электромагнитного поля.

Металлодетекторы (металлоискатели) реагируют на наличие в зоне поиска электропроводных материалов, прежде всего, металлов, и позволяют обнаруживать корпуса или другие металлические элементы закладки.

Переносные рентгеновские установки применяются для просвечивания предметов, назначение которых не удается выявить без их разборки, прежде всего, тогда, когда разборка невозможна без разрушения найденного предмета.





Принципы работы и основные характеристики аппаратуры радиоконтроля состоят в следующем.

Обнаружитель поляпредставляет собой широкополосный приемник прямого усиления (в простейшем случае — детекторный) с телескопической штыревой антенной. Продетектированный наведенный в антенне сигнал усиливается до значений, превышающих порог срабатывания звуковой и световой сигнализации. Коэффициент усиления большинства известных обнаружителей поля регулируется с помощью переменного сопротивления, ручка регулировки которого выведена на корпус прибора. Индикаторы оповещают оператора о наличии поля с уровнем напряженности выше некоторого установленного порогового значения, определяемого регулятором чувствительности. С целью большей информативности световых индикаторов их выполняют в современных обнаружителях поля в виде линейки из 4 – 10 светодиодов. Каждый последующий светодиод излучает свет при повышении уровня сигнала в соответствии с линейной или логарифмической шкалой.

Новейшие варианты индикаторов поля дополняются устройством акустической обратной связи (акустической «завязки»), позволяющим выделить излучение закладки на фоне других радиосигналов. Суть акустической «завязки» состоит в подаче продетектированного и усиленного сигнала на малогабаритный громкоговоритель индикатора поля, в результате чего образуется между ним и микрофоном закладки положительная обратная акустическая связь. В результате ее генерируются акустические сигналы, информирующие оператора о наличии вблизи индикаторов поля акустической закладки.

Перед поиском закладки индикатор поля настраивается на уровень фона в обследуемом помещении. С этой целью оператор, находясь в точке помещения на удалении нескольких метров от возможных мест размещения закладок, устанавливает регулятор чувствительности в такое положение, при котором индикатор находится на грани срабатывания. При приближении индикатора поля к излучающей закладке напряженность электромагнитного поля возрастает, повышается уровень сигнала в антенне и, соответственно, на входе индикатора поля. При превышении уровня порогового значения, определяемого положением регулятора чувствительности, индикатор срабатывает, оповещая о появлении в обследуемой зоне электромагнитного поля мощностью, превышающей мощность фона.

Однако источником этого поля не обязательно будет закладка. В результате многочисленных переотражений электромагнитных волн различных внешних источников от стен помещения распределение энергии в пространстве комнаты имеет сложный вид с минимумами и максимумами. Это обстоятельство и низкая чувствительность индикаторов поля ограничивают возможности этих устройств и их целесообразно использовать в качестве средств при визуальном поиске закладок в труднодоступных местах (под плинтусом, за картиной, в книжном шкафу и др.). Характеристики основных обнаружителей поля приведены в таблице 1.

Таблица 1.



Тип индикатора поля Характеристики индикаторов
Диапазон частот, Мгц Габариты, мм Масса, г
UM 063.1 25-1000 160x70x20
UM 063.2 25-1000 124x68x27
ИП-1 50-1200 - -
ИП-2 70-100 - -
ИП-3 20-1200 140x20x60 -
ИП-4 25-1000 - -
D 006 50-1000 128x63x20
D 007 50-1000 70x60x20 -
D 008 50-1500 135x68x24 -
DM-1 5-1500 138x75x8
DM-2 20-1000 150x40x19
DM-5 1-1000 156x38x75
DM-15 1-1000 62x26x78
DP3 02 25-1000 124x64x21
DP3 03 25-1000 220x90x40
DP3 06 25-1000 35x45x15



Чувствительность обнаружителей поля значительно хуже супергетеродинных радиоприемников и составляет доли и единицы мВ.

В результате дальнейшего развития индикаторов поля созданы широкополосные радиоприемные устройства – интерсепторы с автоматической настройкой их селективных элементов на радиосигнал с наибольшим уровнем. Чувствительность интерсепторов выше чувствительности детекторных индикаторов поля. Например, интерсептор AS104 фирмы Optoelectronics обеспечивает прием радиосигналов в полосе 10 – 1000 МГц, имеет активный преселектор с полосой 4 МГц и усиление в 30 дБ.

Принцип «захвата» частоты радиосигнала с максимальным уровнем и последующим анализом его характеристик микропроцессором положен в основу работы современных частотомеров. Микропроцессор записывает сигнал с максимальным уровнем во внутреннюю память, производит его цифровую фильтрацию, проверку на стабильность и когерентность сигнала и измерение его частоты с точностью до единиц кГц (2 кГц, 0.01% от номинального значения). Значение частоты в цифровой форме индуцируется на жидкокристаллическом экране. Основные характеристики частотомеров приведены в таблице 2.





Таблица 2.



Тип, фирма Характеристики
Диапазон частот, МГц Чувствительность, мВ Габариты, мм Примечание
3000А, Optoelectronics 0.00001-30000 0.45-60 135х100х34 4 поддиапазона
3300, Optoelectronics 1-2300 0.3-40 93х69х30
М1, Optoelectronics 0.00001-2800 0.3-50 120х70х34
SCOUT, Optoelectronics 10-1400 -1 97х70х30 400 каналов памяти
РИЧ-1, «Прогресстех» 50-1300 3-10 55х55х38
XPLORER, Poccи Секьюрити 30-2000 - 140х70х40 500 каналов памяти
ПСЧ-4, Novo 0.0002-10 0.03-0.15 160х84х30



Знание частоты позволяет оператору грубо классифицировать принимаемый радиосигнал по возможным его источникам (радио или телевизионное вещание, служебная связь, сотовая радиотелефонная связь и т.д.) и повысить оперативность «чистки» помещения.

Бытовые приемникикак средства обнаружения закладных устройств имеют существенно более высокую чувствительность чем индикаторы поля и частотомеры и позволяют уверенно принимать радиосигнал закладки, если только его частота соответствует диапазону частот радиоприемника. Диапазоны частот бытовых радиоприемников стандартизированы и составляют: для России и стран СНГ – 65.8 – 74 Мгц (УКВ1) и 100 – 108 Мгц (УКВ2), в соответствии с Международным регламентом радиосвязи – 41 – 68 Мгц (УКВ1) и 87.5 – 108 Мгц (УКВ2). Большинство современных бытовых радиоприемников выпускаются в так называемом расширенном диапазоне 65 – 108 Мгц. Доля закладок с частотами излучений, попадающих в эти диапазоны, мала и постоянно убывает. Учитывая это, некоторые бытовые радиоприемники оснащаются встроенными или подключаемыми конверторами (преобразователями) на диапазон излучений радиозакладок до 450 – 480 МГц. К таким приемникам относятся, например, АЕ 1490, Sony CFM-145. У них имеется дополнительный диапазон рабочих частот 460 – 480 МГц, чувствительность их составляет 2 – 3 мкВ, что обеспечивает прием высокочастотных ЧМ-сигналов радиозакладок.

Наглядное представление о загрузке радиодиапазона, что облегчает поиск радиозакладных устройств, обеспечивают анализаторы спектра.Широкий диапазон частот имеют анализаторы спектра производства фирмы Rohde&Schwarz ZWOB2 (100 кГц – 1.6 кГц), ZWOB6 (100 кГц – 2.7 ГГц), ZWOB4 (100 кГц – 2.3 ГГц), ZRMD (10 МГц – 18 ГГц). Несколько меньшими возможностями обладают анализаторы спектра производства стран СНГ: СК4-61 (100 МГц – 15 ГГц), С4-42 (40 МГц – 17 ГГц), СК4-59 (10 кГц – 0.3 ГГц), С4-47 (100 МГц – 39.6 ГГц), СК4-83 (10 Гц – 03 Гц), С4-9 (50 МГц – 1.4 МГц).

Все более широко для поиска закладных устройств применяются сканирующие радиоприемники.Эти приемники имеют высокие электрические параметры в широком диапазоне частот настройки, перекрывающем частоты радиоизлучений имеющихся на рынке закладок. Сканирующие приемники автоматически последовательно настраиваются на частоты радиосигналов во всем диапазоне. Оператор, прослушивая звуковые сигналы на выходе приемника на каждой из частот, принимает решение о продолжении или прекращении поиска. Для продолжения поиска он нажимает соответствующую кнопку, подавая устройству управления приемника команду о перестройке на следующую частоту. В сканирующих приемниках с памятью в ней запоминаются частоты радиосигналов, которые не интересуют оператора, что ускоряет процесс последующего поиска. Очевидно, что для того чтобы оператор мог обнаружить радиосигнал закладки, она должна передавать узнаваемый акустический сигнал. Для этого при поиске закладок с помощью бытовых и сканирующих радиоприемников необходимо в обследуемом помещении излучать акустический сигнал. Акустический сигнал, кроме того, «провоцирует» закладные устройства, автоматически включаемые от голосов разговаривающих.

Параметры сканирующих радиоприемников приводились в лекции № 12.

В условиях большого и постоянно расширяющего диапазона частот излучений радиозакладных устройств его последовательный просмотр даже с помощью сканирующих приемников занимает несколько часов. В результате длительного поиска оператор утомляется и повышается вероятность пропуска им излучения закладки.

Для оперативного поиска закладок применяются специальные приемники,которые содержат кроме сканирующего приемника излучатель акустического тестового сигнала и микропроцессор. Излучатель акустического сигнала имитирует источник акустической информации. Микропроцессор выявляет радиосигналы, на которые настраивается сканирующий приемник, по критерию «свой – чужой» и быстро обнаруживает радиосигнал закладки. если таковой имеется. Например, приемник РК 855-S генерирует звуковой сигнал на частоте 2.1 кГц. После обнаружения «своего» сигнала он последовательно автоматически проверяет его 4 раза, после чего подается сигнал оператору об обнаружении закладки. Сканирование всего диапазона частот занимает около 3-4 минут. Чтобы избежать перегрузки чувствительных микрофонов и надежно обнаруживать радиозакладки различных типов, громкость тестового акустического сигнала ступенчато меняется: 1.5-2 мин. он излучается на полной громкости, затем то же время на половинной мощности. Аппаратура размещается в портфеле типа «дипломат», весит 4.9 кг.

Дальнейшее развитие специальных приемников привело к появлению на рынке автоматизированных программно-аппаратных комплексовдля поиска средств негласного съема акустической информации. Типовой комплекс включает:

- сканирующий радиоприемник с широкополосными антеннами;

- коммутатор антенн для комплексов, контролирующих несколько помещений;

- компьютер типа Notebook или микропроцессор;

- специальное математическое обеспечение комплекса;

- контролер ввода информации с выхода радиоприемника в компьютер и формирования тестового сигнала;

- преобразователь спектра; акустический коррелятор;

- блок питания.

Комплекс при минимальном участии оператора определяет и запоминает уровни и частоты радиосигналов в контролируемом помещении, выявляет в результате корреляционной обработки спектрограмм вновь появившиеся излучения, с использованием тестового акустического сигнала распознает скрытно установленные в помещении радиомикрофоны и определяет их координаты. Возможности комплексов расширяют также включением в их состав блока контроля проводных линий, позволяющего обнаруживать подслушивающие устройства, подключенные к проводам кабелей. Характеристики комплексов приведены в таблице 3.

Таблица 3.



Тип, фирма Диапазон частот, МГц Точность измерения координат, см Основной состав аппаратуры Примечание
АРК-Д1 («Крона»), Нелк 30-2000 до 10 AR-3000A, ПЭВМ Notebook 1 помещение
АРК-ДЗ («Крона-2»), Нелк 30-2000 до 10   AR-3000A, ПЭВМ Notebook 8 помещений
«Крона-4», Нелк 0.025-5, 25-1900 до 10   AR-8000, ПЭВМ Notebook
«Крона-5», Нелк 1-2600, ИК до 10   AR-5000, ПЭВМ Notebook
АРК-Д1, АРК-ПК, Иркос 1-2000 до 10   AR-З000А, ПЭВМ Notebook до 12 помещений
АРК-Д1-12, АРК-ПК-12, Иркос     до 10   AR-З000А, ПЭВМ Notebook
OCS-5000, REI 0.01 –3000, 850-1070 нм (ИК) 5 - 10   Р/приемник, спецкомпьютер 1 помещение
RS1000/3, RS1000/5, RS1 000/8, «Радиосервис» 0.1 -2600 до 10   AR-З000А, AR5000, AR-8000, ПЭВМ   1 помещение
«Дельта-С, П», Элерон 0.1-2036 * AR-ЗОООА, ПЭВМ до 7 помещений



С целью сокращения времени просмотра диапазона частот до нескольких минут анализ сигналов в перспективных комплексах (АРК-ДЗ, АРК-ПК, Крона-5 и др.) проводится на основе быстрого преобразования Фурье.

Оригинальная портативная автоматизированная аппаратура радио и радиотехнического контроля «Барс» создана 5 ЦНИИ МО РФ и ВНИИС. Она обеспечивает: обзор в полосе 30 МГц-30 ГГц, пеленгацию источников радиоизлучений с точностью 2-8 град., измерение характеристик радиосигнала (частоты и мощности сигнала, длительности и периода повторения импульсов, напряженности поля), распознавание типа РЭС с вероятностью не менее 0.9, формирование банка данных с не менее 100 эталонами. Аппаратура «Барс» состоит из антенно-фидерного устройства, сменных высокочастотных блоков, блоков быстрого частотно-временного и точного анализа, обработки данных, управления и контроля, а также блока питания. Принцип построения аппаратной части и программного обеспечения позволяет адаптировать аппаратуру для конкретных условий.

Создание и применение автоматизированных комплексов для непрерывного радиомониторинга помещений с конфиденциальной информацией является наиболее эффективным направлением развития средств для комплексной зашиты информации от утечки по радиоэлектронному каналу.

Такое утверждение основывается на следующих предпосылках:

- при непрерывном контроле накапливается большой объем информации об электромагнитной обстановке в защищаемом помещении, что облегчает и ускоряет процесс обнаружения новых источников излучения;

- выявляются не только непрерывно излучающие или включаемые по акустическому сигналу закладки, но и радиоизлучения дистанционно управляемых закладок в период их активной работы, т. е. создаются предпосылки для борьбы с закладными устройствами в реальном масштабе времени;

- выявляются информативные побочные излучения различных радиоэлектронных средств, для обнаружения которых в виду большей неопределенности их проявления и малой мощности излучений требуется более тщательный анализ радиообстановки в помещении.

Возможности автоматизированных комплексов определяются не столько техническими параметрами аппаратуры (большинство комплексов имеют близкие параметры, так как комплектуются в основном однотипными радиоприемниками и ПЭВМ), сколько программным обеспечением. Большими возможностями обладает программное обеспечение фирмы «Нелк» – программные комплексы Sedif Plus, Sedif Pro, Filin, Sedif Scout. Универсальная базовая программа Filin позволяет накапливать данные о радиоэлектронной обстановке, анализировать загрузку и спектральный состав радиосигналов в диапазоне частот радиоприемника, выявлять информативные электромагнитные излучения от любых РЭС, оценивать эффективность использования радиотехнических средств зашиты информации и решать другие задачи

Дальнейшее развитие автоматизированных комплексов предусматривает:

- расширение видов обнаруживаемых закладных устройств;

- создание и включение в состав программного обеспечения комплекса базы данных о закладных устройствах с информационными портретами излучаемых сигналов для их автоматического обнаружения и распознавания;

- разработка на базе программно-аппаратных средств комплексов экспертной системы по обнаружению источников утечки информации в радиоэлектронном канале.
