Частотные свойства транзистора

С увеличением частоты входного сигнала усилительные свойства транзистора ухудшаются. Это происходит, в основном, по двум причинам.

Первая причина заключается в инерционности носителей заряда и, следовательно, необходимости определенного времени (периода сигнала) на их дрейф в области базы от эмиттера к базе. Изменение полярности управляющего сигнала тормозит их движение к коллектору, увеличивает их концентрацию в базе и в результате приводит к возрастанию тока базы Iб за счет уменьшения тока коллектора Iк.

Второй причиной ухудшения усилительных свойств транзистора с ростом частоты сигнала является емкость коллекторного перехода СкэСбар, которая шунтирует выходную цепь.

График зависимости коэффициента передачи тока эмиттера в схеме с ОБ от частоты входного сигнала приведен на рис.2.23.

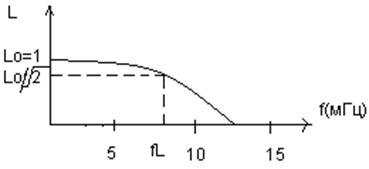

Рис.2.23. График зависимости коэффициента передачи тока эмиттера в схеме с ОБ от частоты входного сигнала.

Очевидно, что соответственно уменьшается и коэффициент

(обозначено пунктиром на рис.2.23). Частота, на которой коэффициент уменьшается в раз, называется граничной частотой - f. Иногда используют параметр f- частоту, на которой уменьшается в раз.
