Виды локальной коррозии

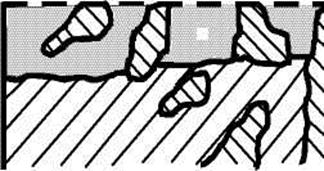

Структурно-избирательная коррозия. Разрушается одна струк­турная составляющая или один компонент сплава. В качестве при­меров можно привести графитизацию чугуна или обесцинкование латуней.

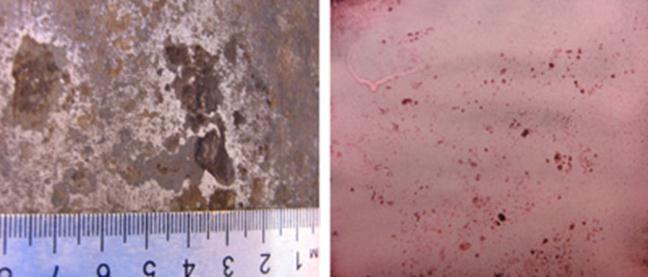

Питтинговая коррозия. «Точечная коррозия»,глубина поражения много больше размеров поражения в поперечнике.

Коррозия нержавеющих сталей в нейтральных и слабокислых средах, коррозия углеродистых и низколегированных сталей в щелочных средах.

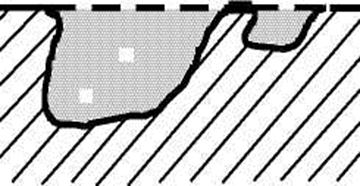

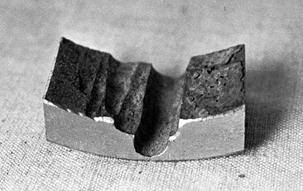

Язвенная коррозия. Коррозия пятнами, глубина поражения соизмерима с размерами поражения в поперечнике.

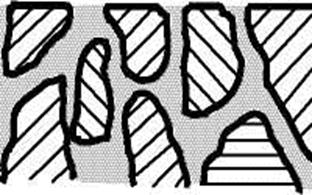

Межкристаллитная коррозия характеризуется раз­рушением металла по границам зерен. Она особенно опасна тем, что внешний вид металла не меняется, но он быстро теряет прочность и пластичность и легко разрушается. Связано это с образованием между зернами рыхлых малопрочных продуктов коррозии. Этому виду разрушений особенно подвержены хромистые и хромоникелевые стали, никелевые и алюминиевые сплавы.

Коррозионно-механические разрушения. Коррозионное растрескивание под напряжением, коррозионная усталость, коррозионный износ. Трещины, каналы («ручейки»).

Щелевая коррозия - возникает в случаях:

- конструкция содержит узкие щели, зазоры, застойные места;

- металлический материал обладает технологическими дефектами типа микрощелей или микротрещин.

Интенсификации щелевой коррозии вследствие подкисления раствора, увеличение его концентрации, снижение концентрации растворенного кислорода. Последнее способствует переводу металла в активное состояние

Склонность к щелевой коррозии снижается с увеличением степени легированности сталей

Способы выражения скорости коррозии.

г/cм²сут; г/см²год; г/м²год; мм/год;

h _равн= 10^. m/r [мм/год]

m- скорость коррозии (г/см²год),

r - плотность металла

r _Fe=7,9 г/см³.

Коррозия – электрохимический процесс. При растворении железа через границу раздела фаз переносится заряд q.

Me ® Me²⁺ + n e^-; для Fe n =2;

Масса растворенного металла и заряд связаны законом

М. Фарадея:

M= q^.A_m / F^.n; F = 96487 Кл/моль- число Фарадея; A_m - атомная масса металла; для железа A_m =55,8 г/моль, поэтому скорость коррозии выражают также в единицах плотности тока i.

Для железа 1 мм/год = 0,79 г/см²год = 0,866 А/м²

Дата добавления: 2014-01-03
