Лист 7а

Лист 7

Косоугольная (фронтальная) диметрия

Прямоугольная диметрия

Прямоугольная изометрия

Косоугольная (фронтальная) диметрия

Прямоугольная диметрия

2 – окружность

Рисунок 19а – Аксонометрические проекции

О₁

О₁О=АВ/2, О₃О=CD/2; R=O₁C, R₁=O₃A; овал вместо эллипсов 1,2,3 на рисунке 19а

MN || O^|X^|, EF || O^|Z^|; R=O₁N, R₁=O₂N; MN=EF=d; овал вместо эллипса 2 на рисунке 19а

О₁О=АВ, R=O₁С, R₁=1/4CD; овал вместо эллипсов 1 и 3 на рисунке 19а

Рисунок 19б – Построение овалов в аксонометрических проекциях

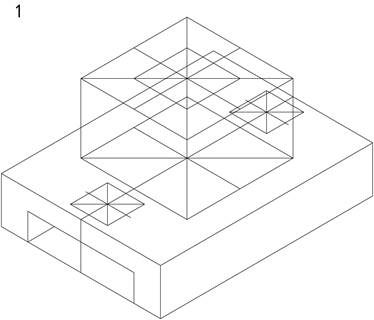

Рисунок 20 – Последовательное выполнение изометрии детали

Формат А3. Выполнить две задачи на изображение резьбовых соединений. Пример оформления листа см. на рисунке 21.

Прежде чем выполнять этот лист необходимо познакомиться с терминологией, изображением и обозначением резьбы, разновидностью крепежных изделий. Такая информация приведена в приложении 1 данных методических указаний.

Задача 1. Построить болтовое соединение. Схема задания приведена на рисунке 22, а числовые данные - в таблице 7.

Примечание. Если основная надпись размерами 185x55 мм не будет помещаться на лист, то можно выполнить основную надпись с габаритными размерами 185x 15 мм, пример которой помещен на рисунке 8.

Указания к выполнению задачи 1. Геометрическая схема соединения приведена на рисунке 23. Изображения соединяемых деталей должны выполняться тех же размеров, что и на рисунке, относящемся к варианту задания. Диаметр стержня крепежных деталей определяется размером их резьбы. В процессе выполнения задачи необходимо подобрать размеры болта по ГОСТ 7798-70, согласно которому длина болта с 20 до 80 мм кратна 5, а с 80 мм и более кратна 10 мм.

Чертеж болтовых соединений следует вычерчивать по условным соотношениям, приведенным на рисунке 22. Расчет размеров болта выполняют на отдельном листе в клеточку, который подклеивается к правому торцу листа.

Чертеж выполняется с простановкой только тех размеров, которые указаны на рисунке 21.

Для болтового соединения вычерчивается также упрощенное и условное изображение. Упрощенное изображение выполнить в масштабе 1:4.

Таблица 7

Соединение болтовое	Номер варианта
Ø=d
a
b
m

Таблица 8

Номер варианта	Обозначение трубной резьбы	d=Ø	Dy	d1	l	l0	Глубина завинчивания l1	S
0, 5 1, 6 2, 7,8 3, 4,9	G2 G1^3/4 G1^1/2 G1	59,6 53,8 47,8 33,3		56,7 50,8 44,8 30,3

Рисунок 22

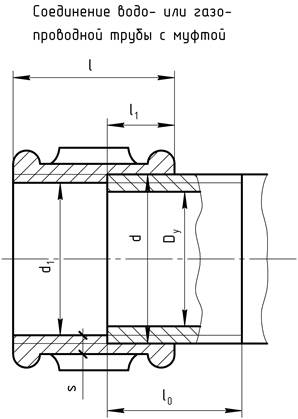

Задача 2. Построить трубное соединение. Схема задания приведена на рисунке 24, числовые данные – в таблице 8.

Указания к выполнению задачи 2. Чертеж выполняют с простановкой только тех размеров, которые указаны на рисунке 21.

Рисунок 23

Рисунок 24

Формат А3. Основная надпись в соответствии с рисунком 10. Выполнить три задачи на изображение резьбовых изделий. Пример оформления листа см. на рисунке 25.

Прежде чем выполнять этот лист необходимо познакомиться с терминологией, изображением и обозначением резьбы, разновидностью крепежных изделий. Такая информация приведена в приложении 1 данных методических указаний.

Задача 1. Вычертить болт, гайку, шайбу по их действительным размерам, которые следует взять из соответствующих стандартов.

Указания к выполнению задачи 1. Варианты заданий даны в таблице 9. На изображениях должны быть полностью указаны размеры деталей, над изображениями надписать соответствующие условные обозначения или другие поясняющие надписи, как это сделано на рисунке 25.

В таблице 9 для крепежных деталей не указано исполнение, поэтому принять для всех деталей исполнение 1.

Таблица 9

№ вар.	Резьба	Длина болта, мм	Длина шпильки, мм	ГОСТ
болта	шпильки	гайки	шайбы
	М16			7798-70	22036-76	5915-70	11371-78
	М18			7796-70	22034-76	15521-70	6402-70
	М20			7805-70	22032-76	5927-70	11371-78
	М24			7798-70	22036-76	5915-70	6402-70
	М16х1,5			7796-70	22038-76	15521-70	11371-78
	М16х1,5			7805-70	22040-76	5927-70	6402-70
	М20х1,5			7805-70	22032-76	5927-70	6402-70
	М24х1,5			7798-70	22034-76	5915-70	11371-78
	М20			7796-70	22034-76	15521-70	11371-78
	М18х1,5			7798-70	22040-76	5915-70	6402-70

Задача 2. Вычертить упрощенное изображение деталей задачи 1 в сборе (упрощенное изображение болтового соединения).

Указания к выполнению задачи 2. Варианты заданий даны в таблице 9. На изображении болтового соединения должны быть указаны только те размеры, которые нанесены на рисунке 25, не забыть про поясняющие надписи.

При выполнении упрощенного изображения болтового соединения руководствоваться рисунком 26.

Если шайба пружинная, то обращаться к ГОСТ 2.315-68 (ЕСКД. Изображения упрощенные и условные крепежных деталей).

Размеры фасок, выполняемых на резьбовом конце болта взять из ГОСТ 10549-80.

Рисунок 26

Задача 3. Вычертить гнездо под резьбу, гнездо с резьбой, шпильку отдельно и шпильку в сборе с гайкой и шайбой по действительным размерам, которые следует взять из соответствующих стандартов согласно своему варианту (таблица 9).

Указания к выполнению задачи 3. На изображении шпилечного соединения должны быть указаны только те размеры, которые нанесены на рисунке 25, не забыть про поясняющие надписи.

Диаметр сверленого отверстия (гнезда) под резьбу брать или из ГОСТ 19257-73 (для поля допуска 6Н), или принять условно равным приблизительно 0,85d; глубину гнезда определить как сумму длины резьбы посадочного конца шпильки, величины недореза (сбега, равного двум шагам, недовода, равного двум шагам) плюс два шага полного профиля резьбы.

Длину посадочного конца шпильки выбрать из таблицы 2 приложения 1 методических указаний в соответствии с ГОСТом на шпильку.

Если шайба пружинная, то обращаться к ГОСТ 2.315-68 (ЕСКД. Изображения упрощенные и условные крепежных деталей).

Размеры фасок, выполняемых на резьбовых концах шпильки взять из ГОСТ 10549-80.

Примечание. При заполнении основной надписи, в строке «Лист» указать «Лист 7».
