Обозначение резьбы. Стандартные резьбы подразделяют на резьбы общего назначения и специальные

Стандартные резьбы подразделяют на резьбы общего назначения и специальные. В свою очередь, резьбы общего назначения подразделяют на крепежные: метрические, дюймовые, трубные и ходовые (кинематические): трапецеидальные, упорные, квадратные и прямоугольные. К специальным резьбам относят, например, резьбу круглую для цоколей и патронов электроламп, резьбу круглую для санитарно-технической арматуры и др. Специальные резьбы в курсе черчения не рассматривают.

В таблице 1 приведены условные обозначения резьб общего назначения.

На чертеже кроме изображения резьбы указывают ее обозначение, которое, как правило, включает: тип, размер и шаг резьбы; число заходов; направление резьбы; номер стандарта (таблица 1). Размер резьбы – номинальный размер наружного диаметра резьбы.

Следует помнить, что метрическую резьбу выполняют с крупным шагом (единственным для данного диаметра резьбы) и мелкими шагами, которых для данного диаметра резьбы может быть несколько. Например, для диаметра резьбы d=20 мм крупный шаг всегда равен 2,5 мм, а мелкий может быть равен 2; 1,5; 1; 0,75; 0,5 мм, поэтому в обозначении метрической резьбы крупный шаг не указывают, а мелкий указывают обязательно.

Число заходов указывают только для многозаходных резьбы, а направление – только для левой резьбы, например: Тr 30х36 (Р12) LH – трапецеидальная резьба с наружным диаметром 30 мм, трехзаходная с шагом резьбы 12 мм и левым направлением навивки резьбы.

Номер стандарта указывают тот, которому соответствует размер резьбы. Для метрических и дюймовых резьб номер стандарта допускается не проставлять.

Специальные резьбы – резьбы со стандартным профилем, но отличающиеся от стандартных размерами диаметра или шага. В этом случае к обозначению резьбы доставляют буквы Сп, например: Сп М30.

Таблица 1

Обозначение различных типов резьбы на чертежах

Тип резьбы и номер стандарта (ГОСТ или СТ СЭВ)	Условное обознач. типа	Указываемые на чертеже размеры	Примеры обозначений резьбы
Метрическая с крупным шагом ГОСТ 8724-81 (СТ СЭВ 181-75)	М	Наружный диаметр, мм.	М 10-6Н М10LH-6Н
Метрическая с мелким шагом ГОСТ 8724-81 (СТ СЭВ 181-75)	М	Наружный диаметр и шаг, мм.	М64х2-7Н
Метрическая для диаметров менее 1 мм. (часовая), ГОСТ 9000-81	М	Наружный диаметр, мм.	МО,6
Трапецеидальная однозаходная ГОСТ 9484-81	Тr	Наружный диаметр, шаг, мм и № ГОСТа	Тr 36х6-6Н ГОСТ 24738-81
Упорная ГОСТ 10177-82	S	Наружный диаметр, мм.	S 80х16-4Н
Трубная цилиндрическая ГОСТ 6357-81	G	Услов. обозначение размера резьбы в дюймах	G 2½-А
Трубная коническая ГОСТ 6211-81 (СТ СЭВ 1159-78)	R	Условное обозначение размера резьбы в дюймах и № ГОСТа	R 3¾ ГОСТ 6211-81 (наружный) RС 3¾ ГОСТ 6211-81 (наружный)
Коническая дюймовая с углом профиля 60º ГОСТ 6111-52	К	Обозначение размера резьбы в дюймах и № ГОСТа	К ¾^''ГОСТ 6111-52

Обозначение резьбы на чертеже относятся к ее наружному диаметру (рисунок 8), за исключением обозначения трубной цилиндрической и конической резьбы, которые наносят так: стрелку и линию-выноску проводят от сплошной линии и обозначение резьбы указывают на горизонтальной полке (рисунок 9).

Для обозначения нестандартных резьб так же применяют линию-выноску со стрелкой и горизонтальной полкой, на которой в одну строку со словом резьба указывают: заходность, если резьба многозаходная, и направление резьбы, если резьба левая, например резьба двухзаходная левая или резьба левая.

Размер длины резьбы указывают, как правило, до ее границы, т.е. без сбега и недореза (рисунок 1в, 4).

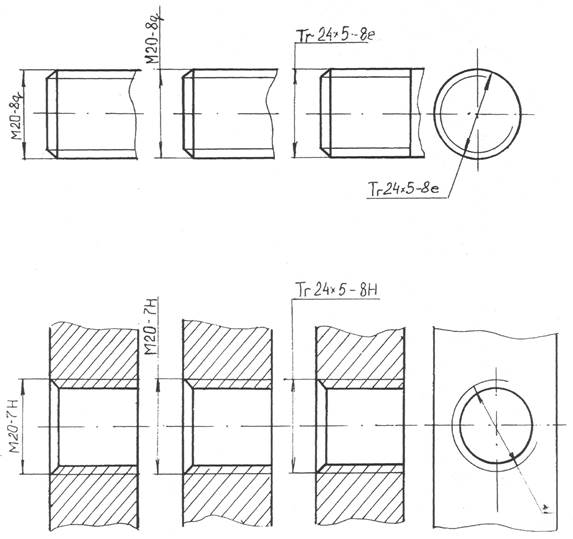

Рисунок 8 – Обозначение наружной и внутренней резьбы на чертеже

Рисунок 9 – Обозначение трубной цилиндрической и конической резьбы

на чертеже

Согласно ГОСТу 16093-81, точность метрических резьб обозначают не классами, как раньше, а полем допуска, в обозначении, которого цифра указывает степень точности, а буква – основное отклонение. Например, для резьбы на стержне 4h, 6q, 8q, а в отверстии 6Н, 7Н.

Для резьбы на стержне классам соответствуют следующие обозначения полей допуска (предпочтительных) по ГОСТу 16093-81:

§ точный - 4h;

§ средний - 6h, 6q, 6e, 6d;

§ грубый - 8h, 8q.

Для резьбы в отверстии классам соответствуют следующие обозначения полей допуска (предпочтительных):

§ точный – 4Н, 5Н;

§ средний – 5Н6H, 6Н, 6G;

§ грубый – 7H, 7G.

Свинчиваемые детали должны, как правило, иметь одинаковую точность резьбы. Обозначать сопрягаемые резьбы нужно так: точный класс стержень 4h, отверстие 4Н5Н; средний класс – стержень 6q, отверстие 6Н, грубый класс – стержень 8q, отверстие 7Н.
