Общие методические указания. Измерение параметров импульсных схем с помощью осциллографа




Учебная цель

Измерение параметров импульсных схем с помощью осциллографа

ПРАКТИЧЕСКАЯ РАБОТА № 13 -1 (часть первая)

По выполнению практической работы № 13-1

Руководство

Финальный результат





Вот и всё.



Источник

http://photoshop-help.ru/1541-effekt-trehmernogo-derevyannogo-teksta-v-fotoshope.html

«Измерение параметров импульсных схем м помощью осциллографа»



Дисциплина: «Электроизмерительная практика»___________________________

____________________________________________________________________



Специальность: 09.02.01 (230113); 11.02.01 (210413); 11.02.02 (210414); 27.02.02 (221413)





Разработал преподаватель:

________________/Т.В. Двуличанская/

(подпись) (Ф.И.О.)

________________/___________________/

(подпись) (Ф.И.О.)

«____»_____________________2014 г.




1.1 Освоить методику измерения временных и амплитудных параметров импульсных сигналов



2. Используемые приборы Таблица 1

№ п/п Название прибора Тип Параметры
  Генератор Г5-63 Длительность основных импульсов от 0,1 мкс до 1 мс; погрешность установки dt=±10%; Период повторения от 10 мкс до 200 мс; погрешность установки dТ=±10%; Амплитуда от 6 мВ до 60 В при RН = 1 кОм; погрешность установки dU=±20%; Временной сдвиг от 0,1 мкс до 2 мс; погрешность установки dD=±10%; Длительность фронта и среза основного импульса не более 150 нс; Синхроимпульсы положит. и отриц. полярности Um до 10 B при RН= 1 кОм
  Осциллограф DSO 3062 A Двухканальный. Диапазон частот до 60 МГц; Погрешность измерения амплитуды напряжения и временных интервалов ± 5 %; RВХ = 1 МОм; CВХ = 25 пФ.

Внимание! Прежде чем приступить к выполнению практической работы необходимо получить инструктаж по правилам техники безопасности в лаборатории ЭРИ и расписаться в журнале. Изучить разделы технических описаний используемых приборов, касающиеся безопасных методов обслуживания.

Отчет о проделанной работе ведется в “Дневнике практики по ЭРИ“ по мере выполнения отдельных пунктов практической работы. Следует обратить внимание на чистоту и аккуратность выполнения записей и графиков.

Отчет должен содержать следующие разделы:

1. Технические характеристики используемых приборов.

2. Выделенные заголовки выполняемых пунктов практической работы.

3. Схемы соединений приборов.

4. Результаты измерений, результаты расчетов, пример расчета одного данного, графики.

5. Выводы по каждому пункту выполненной работы.

6. Вывод по всей выполненной работе с личным заключением о качестве усвоения материала.

7. Ответы на контрольные вопросы.



В работе проводится поверка измерительных генераторов импульсов Г5-63, Agilent 33250А по следующим его метрологическим параметрам:

1. Определение погрешности установки периода следования импульсов по шкале генератора;

2. Определение погрешности установки длительности основного импульса по шкале генератора;

3. Определение погрешности установки временного сдвига (задержки) основного импульса относительно синхроимпульса;

4. Определение погрешности установки амплитуды импульсов по шкале генератора.



В качестве образцового прибора используется осциллограф DSO 3000.

Метрологические характеристики образцового прибора лучше, чем у генератора (см. таблицу 1), поэтому и возможна поверка.



Справочные данные приведены на рис.1

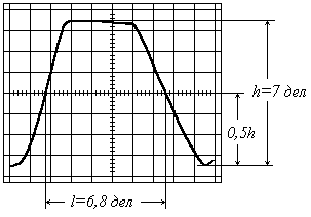

Измерение амплитуды и длительности импульса.   Измерение длительности фронта импульса.
Измерение периода следования импульсов.



Рис. 1
