Измерение длительности фронта и среза импульсов

Определение погрешности установки амплитуды импульсов (схема соединений рис. 2)

Определение погрешности установки периода следования импульсов (схема соеднений рис. 2)

Определение погрешности установки длительности импульсов

Порядок выполнения работы с генератором Г5-63

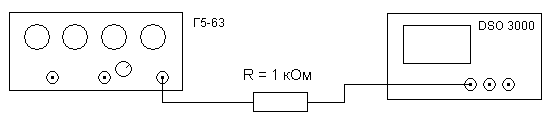

Схема соединений

Рис.2

Установить амплитуду выходного импульса Um равной 10В положительной полярности, период повторения установить равным Т = 100 мкс.

Устанавливая последовательно длительности импульсов, указанные в таблице 1, измерить их с помощью осциллографа сначала для положительной полярности, а затем для отрицательной.

Внимание! Согласно ГОСТ длительность импульса измеряется на уровне 0,5Um.

Результаты измерений записать в таблицу 2.

Таблица 2

Полярность импульса	t иг мкс	0,1	0,3	0,5	0,7	0,9	3,0	5,0	7,0	9,0
┌┐	t ио мкс
Dtи мкс
Dtи доп, мкс
└┘	t ио мкс
Dtи мкс
Dtи доп, мкс

t иг- длительность импульса, установленная по шкале генератора;

t ио - длительность импульса, измеренная с помощью осциллографа;

Dtи = t иг-t ио - абсолютная погрешность установки длительности импульсов.

В выводе проанализировать качество градуировки шкалы генератора импульсов, сравнивая вычисленную погрешность установки Dtи с допустимой Dtи_ДОП = 0,1 t иг.

Установить амплитуду выходного импульса Um равной 30 В положительной полярности, длительность импульса t_И = 1 мкс.

Устанавливая последовательно значения периода следования, указанные в таблице 3, измерить их с помощью осциллографа.

Результаты измерений записать в таблицу 3.

Таблица 3

Тг,мс	0,1	0,25	0,5	1,0	2,0	4,0
То, мс
DТ, мс
DТдоп, мс

Тг - длительность периода следования импульсов, установленная по шкале генератора;

То-длительность периода следования импульсов, измеренная с помощью осциллографа;

_ DТ=Тг -То- абсолютная погрешность установки периода следования импульсов.

В выводе проанализировать качество градуировки шкалы периода следования импульсов генератора, сравнив вычисленную погрешность _DТс допустимой _DТ_ДОП = 0,1 Тг.

Установить период следования импульсов Т = 100 мкс, длительность импульсов tи = 10 мкс.

Устанавливая последовательно значения амплитуды импульсов, указанные в таблице 3 для положительной и отрицательной полярности, измерить их с помощью осциллографа.

ВНИМАНИЕ! Измерение амплитуды импульса, значением 30В, 40В, 45В, 60В, производить делителем напряжения.

Результаты измерений записать в таблицу 4.

Таблица 4

Полярность импульса	Umг В	0,1	0,15
┌┐	Umо, В
DUm, В
DUдоп, В
Полярность импульса	Umг В	0,2	0,4	0,6	0,8	1,0	2,0	4,0	8,0
└┘	Umо
DUm
	DUдоп, В

Umг- амплитуда импульса, установленная по шкале генератора;

Umо- амплитуда импульса,измеренная с помощью осциллографа;

DUm- абсолютная погрешность установки амплитуды импульсов.

В выводе проанализировать качество градуировки шкалы амплитуды импульсов генератора, сравнив вычисленную погрешность DUmс допустимой DUm _ДОП = 0,1 Umг

(схема соединений рис. 2)

Установить амплитуду выходного импульса Um равной 2 В положительной полярности, период повторения импульсов Т = 100 мкс. Устанавливая последовательно значения длительности импульсов, указанные в таблице 4, измерить tф и tср с помощью осциллографа.

Внимание! Согласно ГОСТ измерение tф и tср производится от уровня 0,1 Um до уровня 0,9 Um и наоборот.

Результаты измерений записать в таблицу 5.

Таблица 5

tи, мкс	0,2	0,5	1,0	5,0	10,0
tф, нс
tср, нс

Измерение производиться на уровне от 0.1Uмдо0.9Uм.

В выводе проанализировать соответствие параметров tфиtср допустимым значениям.
